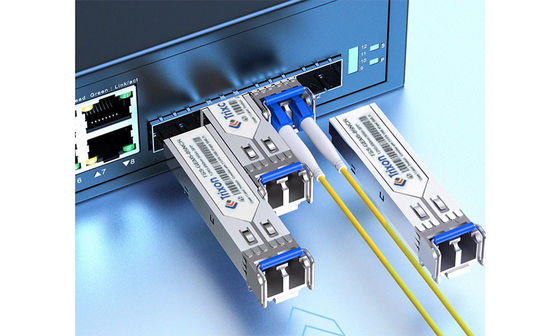

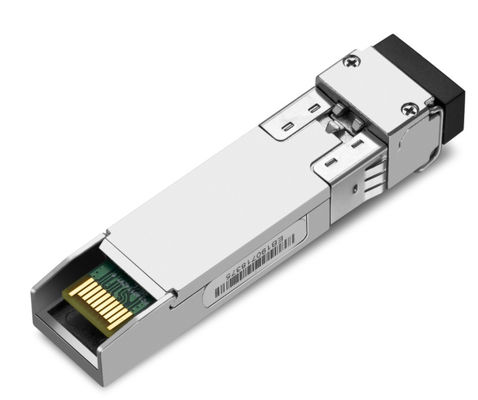

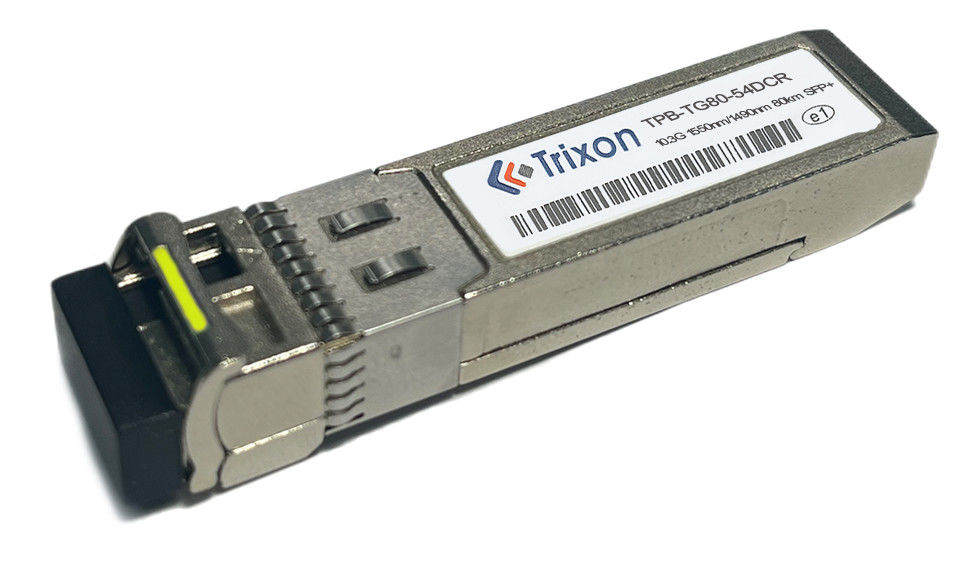

De Trixon 10GE BIDI SFP+ 80km is een kleine vormfactor aansluitbare transceiver die 10 Gigabit per seconde bidirectionele gegevenscommunicatie via glasvezel ondersteunt.Met een maximale transmissieafstand van 80 km, voldoet het aan de SFP+ Multi-Source Agreement (MSA) -norm (SFF-8431).
Deze SFP+-transceiver bevat een ingebouwde serializer/deserializer (SerDes) interface en glasvezel zend/ontvang functies in een compacte en warm-swappable module.Het ondersteunt digitale diagnostische monitoring en seriële ID-functies die toegankelijk zijn via de standaard 2-draad seriële interface die is gedefinieerd door de SFP + MSA-specificatie.
De Trixon 10GE BIDI SFP+ 80km is geproduceerd om RoHS-conform en loodvrij te zijn en voldoet aan de voorschriften inzake beperkte materialen van Richtlijn 2002/95/EG en Richtlijn 2005/747/EG.Het is een kleine, aansluitbare vormfactor.Het is een optimale oplossing voor 10GbE-optische interconnectie-toepassingen.
Specificaties | Detail |
---|---|
Bedrijfsgegevenspercentage | 10.3 Gbps |
Afstand | Tot 80 km |
Stroomvoorziening | Eenvoudig 3,3 V |
Logische interface | TTL |
Interface van de connector | Bi-directionele enkelvoudige LC |
warm aansluitbaar | - Ja, dat klopt. |
Naleving van normen |
MSA SFP-specificatie Telcordia GR-253-CORE IEEE802.3ae |
Monitoring van de diagnose | Digitale diagnostische monitorinterface die verenigbaar is met SFF-8472 |
Temperatuur van de behuizing | 0°C tot +70°C (standaard) |
Technische parameters:
Parameter | Symbool | Min. | Typus. | Maximaal | Eenheid |
Transmitter | |||||
Centrale golflengte | λc | 1540 | 1550 | 1560 | nm |
1480 | 1490 | 1500 | nm | ||
Zijdelingse stand Onderdrukkingsgraad |
SMSR | 30 | - | - | dB |
Spectrumbreedte (-20dB) | Δλ | - | - | 1 | nm |
Gemiddeld uitgangsvermogen*notitie3 | Pout | -1 | - | 4 | dBm |
Uitstervingspercentage | Spoedeisende hulp | 6.5 | - | - | dB |
Gemiddeld vermogen van de OFF-zender | Afvoer | - | - | -30 | dBm |
Relatieve geluidsintensiviteit | RIN | - | - | -128 | dB/Hz |
Optisch oog | Voldoen aan IEEE802.3ae-2005 | ||||
Ontvanger | |||||
Centrale golflengte | λc | 1480 | 1490 | 1500 | nm |
1540 | 1550 | 1560 | nm | ||
Gevoeligheid van de ontvanger*notitie4 | SEN | - | - | - 23. | dBm |
Overbelasting van ontvanger | Pmax | - 7 | - | - | dBm |
Verminderde waarde | Verlies | - | - | - 24 | dBm |
Verzekerde verliezen | LOSA | - 38 | - | - | dBm |
LOS Hysteresis | Verlies | 0.5 | - | dB |
