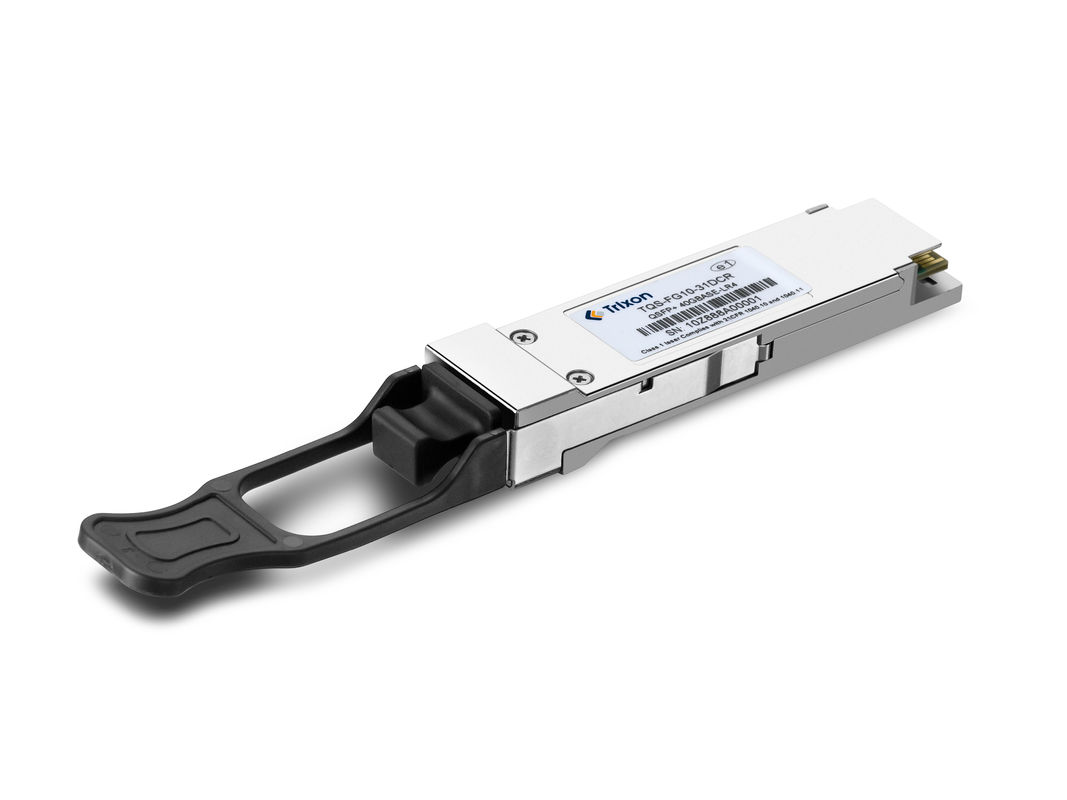

Dit is een 40Gbps hoge snelheid optische module, ontworpen met 4 Lanes, elke Lane is 10Gbps, en ondersteunt een maximale transmissie afstand van 10 kilometer.
Het product maakt gebruik van 4 1310nm DFB-lasers als zender en 4 PIN-fotodioden als ontvanger om een stabiele 40G-optische signaaloverdracht te bereiken.
De module is compatibel met de QSFP+-specificatie en biedt twee paren optische vezelinterfaces.Het ondersteunt full-duplexcommunicatie en is geschikt voor hogesnelheidsverbindingen van punt tot punt.
| Kenmerken | Specificaties |
| Gegevenspercentage | Tot 11,2 Gbps per golflengte |
| Kanalen | 4 onafhankelijke full-duplexkanalen |
| Afstand | Tot 10 km |
| Stroomvoorziening | Eenvoudig 3,3 V |
| optische connectoren | Twee standaard LC-aansluitingen |
| Warm aansluitbaar | QSFP+ |
| MSA-specificatie | QSFP+ MSA SFF-8436 |
| IEEE-conformiteit | IEEE802.3ba |
| Digitale diagnostische monitoring | Geïntegreerd met I2C-interface |
| Temperatuurbereik van de bedrijfsruimte | Standaard: 0°C tot +70°C |
| Parameter | Symbool | Min. | Typus. | Maximaal | Eenheid |
| Transmitter | |||||
| Centrale golflengte | Lc. | 1264.5 | 1271 | 1277.5 | nm |
| 1284.5 | 1291 | 1297.5 | |||
| 1304.5 | 1311 | 1317.5 | |||
| 1324.5 | 1331 | 1337.5 | |||
| Spectrumbreedte (-20dB) | Δλ | - | - | 1 | nm |
| Snelheid van het signaal van de zender | 10.3125 | Gbit/s | |||
| SMSR | 30 | dB | |||
| TDP, per rijstrook | TDP | 2.6 | dB | ||
| Optische terugkeerverlies tolerantie | TOL | 20 | dB | ||
| Gemiddeld uitgangsvermogen | Pout | - 7 | - | 2.3 | dBm |
| Uitstervingspercentage | Spoedeisende hulp | 3.5 | - | - | dB |
| Optisch oog | Voldoen aan IEEE Std 802.3ba-2010 | ||||
Het wordt vaak gebruikt in datacenters met een hoge bandbreedte, bedrijfsnetwerken en cloudcomputingomgevingen om grote hoeveelheden gegevens snel over te dragen.
De Transceiver Module is veilig verpakt in antistatisch materiaal, gelabeld en verzegeld.
