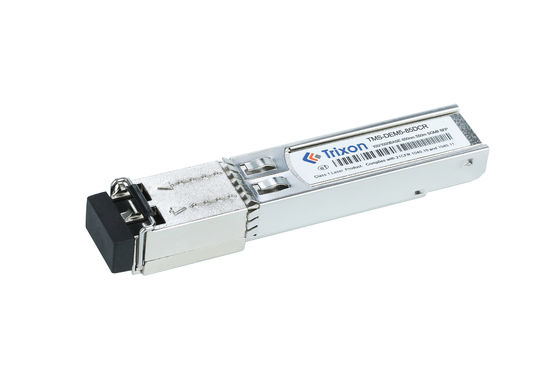

De SGMII-serie optische transceivers zijn hoogwaardige, kosteneffectieve modules.Zij zijn ontworpen om 125 Mb/s en 1.25 GB/s optische verbinding in Gigabit Ethernet-switches. Deze transceivers zijn gekwalificeerd volgens GR-468-CORE.
Kenmerken | Beschrijving |
Bedrijfsgegevenspercentage | 125 Mbps of 1,25 Gbps |
Afstand | 550m |
Stroomvoorziening | Eenvoudig 3,3 V |
Logische interface | TTL |
Interface van de connector | Duplex LC |
Warm aansluitbaar | - Ja, dat klopt. |
Naleving van de MSA-specificatie | SFF-8472 |
IEEE-standaardconformiteit | IEEE 802.3 |
Temperatuur van de behuizing | -5°C tot +75°C |
Parameter | Symbool | Min. | Typus. | Maximaal | Eenheid | Notitie | |||
Transmitter | |||||||||
Centrale golflengte | λc | 830 | 850 | 870 | nm | ||||
Spectrumbreedte*NDe4 | ∆λ | 0.85 | nm | VSCEL-LD | |||||
Gemiddeld uitgangsvermogen | 100BASE | PUit | -9 | -3 | dBm | ||||
1000BASE | -9 | -3 | dBm | ||||||
Uitstervingspercentage | Spoedeisende hulp | 9 | dB | ||||||
Gemiddeld vermogen van de OFF-zender | PAfgesloten | -45 | dBm | ||||||
Optisch oog | Voldoen aan IEEE 802.3ah-2004 | ||||||||
Ontvanger | |||||||||
Centrale golflengte | λc | 830 | 860 | nm | |||||
Gevoeligheid*NDe5 | 100BASE | PIN | - 17 | dBm | |||||
1000BASE | - 24 uur.5 | dBm | |||||||
Overbelasting van ontvanger | Overbelasting | 0 | dBm | ||||||
Optisch terugkeerverlies | 12 | dB | |||||||
Verzekerde verliezen | 100BASE | LOSA | -45 | dBm |
|
||||
1000BASE | - 35 | ||||||||
Verminderde waarde | 100BASE | Verlies | -30 | dBm |
|
||||
1000BASE | - 25 | ||||||||
LOS Hysteresis | 0.5 | 4 | dB |
