De 10G SFP+ CWDM-transceivermodule is conform SFF-8431 en SFF-8432, met een vermogen van 24 dB (DML) en 14,5 dB (EML).Het heeft een maximaal stroomverbruik van 1 W voor DML en 2 W voor EMLDe module biedt ook digitale diagnostische monitoring (DDM) en digitale optische monitoring (DOM) functies.het maken van een betrouwbare en kosteneffectieve oplossing voor toepassingen op snelle optische netwerken.
De SFP+-transceivermodule is ontworpen om een hoge snelheid en lage kostenoplossing te bieden voor toepassingen op glasvezelnetwerken van 10 Gbps.de module is in staat tot 10 Gbps gegevenssnelheid te leveren via enkelmodus- en multimodusoptische vezelsHet is een ideale oplossing voor Ethernet- en Fibre Channel-toepassingen met een hoge snelheid van 10 Gbps.
De 10G SFP+ CWDM-transceivermodule is een betrouwbare en kosteneffectieve oplossing voor snelle optische netwerktoepassingen.Het is ontworpen om superieure prestaties en betrouwbaarheid te bieden in een economisch pakket, waardoor het een ideale keuze is voor toepassingen op glasvezelnetwerken met een snelheid van 10 Gbps.
| Aantekening | Waarde |
|---|---|
| Gegevenspercentage | 10.3 Gb/s |
| Energiebegroting (dB) | 24 dB (DML) 14,5 dB (EML) |
| DDM/DOM | - Ja, dat klopt. |
| Temperatuurbereik | 0 °C ~ + 70 °C |
| Optische interface | Duplex LC-connectorinterface |
| Vlakken | SMF |
| Pakket | Hot Pluggable SFP+ MSA-pakket |
| Voldoende | Voldoen aan SFF-8431 en SFF-8432 |
| Afstand | 40 km |
| Laser | CWDM DFB 1271~1451nm CWDM EML 1471~1571nm |
10.3 Gbps 40 km.DML(1271 tot en met 1451) Kracht Begroting24dB
| Parameter | Symbool | Min. | Typus. | Maximaal | Eenheid | Notitie | ||
| Transmitter | ||||||||
| Centrale golflengte | λc | XX-6.5 | XX | XX+6.5 | nm | XX:Noot 6 | ||
| Spectrumbreedte*NDe3 | ∆λ | 1 | nm | |||||
| Gemiddeld uitgangsvermogen | PUit | 2 | 7 | dBm | ||||
| Uitstervingspercentage | Spoedeisende hulp | 3.5 | dB | |||||
| Verhouding van zijdelingse onderdrukking | SMSR | 30 | dB | |||||
| Gemiddeld vermogen van de OFF-zender | PAfgesloten | -30 | dBm | |||||
|
Transmitter en dispersie Bestraffing |
TDP | 3.5 | dB | |||||
| Optische terugkeerverlies tolerantie | ORLT | 12 | dB | |||||
| Relatieve geluidsintensiviteit | RIN | -128 | dB/Hz | |||||
| Optisch oog | Conform IEEE 802.3ae | |||||||
| Ontvanger | ||||||||
| Centrale golflengte | λc | 1260 | 1620 | nm | ||||
| Gevoeligheid*NDe4 | APD | - 22. | dBm | |||||
| Overbelasting van ontvanger | Overbelasting | - 7 | dBm | Toelichting 4 | ||||
| Reflectie van de ontvanger | -12 | dB | ||||||
| Verzekerde verliezen | LOSA | - 35 | dBm | |||||
| Verminderde waarde | Verlies | - 24 | dBm | |||||
| LOS Hysteresis | 0.5 | 4 | dB | |||||
10.3 Gbps 40 km.EML(1471-1611) Kracht Begroting14.5dB
| Parameter | Symbool | Min. | Typus. | Maximaal | Eenheid | Notitie | ||
| Transmitter | ||||||||
| Centrale golflengte | λc | XX-6.5 | XX | XX+6.5 | nm | XX:Noot7 | ||
| Spectrumbreedte*NDe3 | ∆λ | 1 | nm | |||||
| Gemiddeld uitgangsvermogen | PUit | -1 | 5 | dBm | ||||
| Uitstervingspercentage | Spoedeisende hulp | 6 | dB | |||||
| Verhouding van zijdelingse onderdrukking | SMSR | 30 | dB | |||||
| Gemiddeld vermogen van de OFF-zender | PAfgesloten | -30 | dBm | |||||
|
Transmitter en dispersie Bestraffing |
TDP | 3 | dB | |||||
| Optische terugkeerverlies tolerantie | ORLT | 12 | dB | |||||
| Relatieve geluidsintensiviteit | RIN | -128 | dB/Hz | |||||
| Optisch oog | Conform IEEE 802.3ae | |||||||
| Ontvanger | ||||||||
| Centrale golflengte | λc | 1260 | 1620 | nm | ||||
| Gevoeligheid*NDe4 | PIN | - Vijftien.5 | dBm | |||||
| Overbelasting van ontvanger | Overbelasting | 0.5 | dBm | |||||
| Reflectie van de ontvanger | -12 | dB | ||||||
| Verzekerde verliezen | LOSA | - 35 | dBm | |||||
| Verminderde waarde | Verlies | - 17 | dBm | |||||
| LOS Hysteresis | 0.5 | 4 | dB | |||||

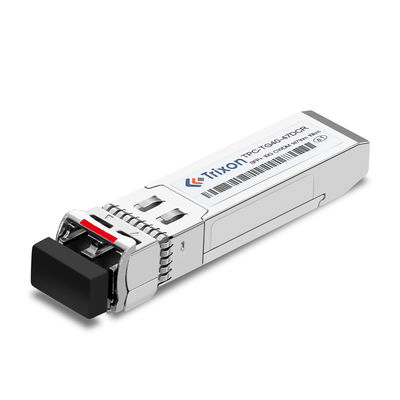

SFP+ Transceiver Module, ook bekend als Small Form-Factor Pluggable Plus Transceiver Module, is een innovatief product ontwikkeld door Trixon.Het modelnummer is TPC-TG40-27~61DCR en de oorsprong is China.Het is ontworpen om te werken met SMF-vezeltype en met een temperatuurbereik van 0 °C ~ +70 °C. Bovendien biedt het DDM / DOM en een stroomverbruik van maximaal 1 W voor DML en maximaal 2 W voor EML.Deze SFP+ Transceiver Module is uitgerust met Duplex LC Connector Interface, waardoor het op grote schaal wordt gebruikt in datacenters, opslagnetwerken, glasvezelkanalen en andere gebieden.
Deze SFP+ Transceiver-module wordt veel gebruikt in datacenters, opslagnetwerken, glasvezelkanalen en andere gebieden vanwege zijn uitstekende prestaties.Het is zeer betrouwbaar en kan worden gebruikt om verschillende apparaten met grote stabiliteit te verbindenBovendien verbruikt het weinig stroom en heeft het een temperatuurbereik van 0°C tot +70°C.Het is gemaakt van hoogwaardige materialen en met precieze productieprocessen om een lange levensduur en hoge prestaties te garanderen.Bovendien biedt het DDM/DOM en Duplex LC Connector Interface, waardoor het gemakkelijk te installeren en te gebruiken is.
Trixon's SFP+ Transceiver Module is een must-have product voor iedereen die verschillende apparaten in datacenters, opslagnetwerken, glasvezelkanalen en andere gebieden moet verbinden.laag stroomverbruikMet Duplex LC Connector Interface en temperatuurbereik van 0°C ~+70°C, is het gemakkelijk te installeren en te gebruiken.De hoogwaardige materialen en de nauwkeurige productieprocessen garanderen een lange levensduur en hoge prestaties..
Neem contact op met de fabrikant: neem contact op met de fabrikant of leverancier van de TPC-TG40-27~61DCR-transceivermodule en vraag naar hun aanpassingsmogelijkheden.Geef hen gedetailleerde informatie over uw specifieke behoeften.
Specificeer uw aanpassingsvereisten: communiceer uw aanpassingsbehoeften duidelijk aan de fabrikant.temperatuurbereikenWees zo gedetailleerd en specifiek mogelijk om de fabrikant te helpen uw behoeften te begrijpen.
Raadpleeg de fabrikant: Neem gesprekken met de fabrikant om de haalbaarheid van uw aanpassingsverzoeken te onderzoeken.De Commissie heeft de Commissie verzocht om haar advies in te dienen.Zij kunnen u ook adviseren over eventuele beperkingen of compromissen die verband houden met de aanpassing.
Beoordeel de kosten en de doorlooptijd: Aanpassing kan extra kosten met zich meebrengen en kan de doorlooptijden beïnvloeden.Bespreek deze factoren met de fabrikant om de prijsstelling en de productietijdlijn te begrijpen die verband houden met de aanpassing. Overweeg de afwegingen tussen aanpassing, kosten en tijd.
Herziening en afronding: Nadat u de details van de aanpassing hebt besproken en overeengekomen, bekijk dan de voorgestelde specificaties, prijzen en andere relevante factoren.Zorg ervoor dat beide partijen een duidelijk begrip hebben van de maatwerkomvang voordat de bestelling wordt afgerond.
SFP+ Transceiver Module biedt technische ondersteuning en service als volgt:
De SFP+ Transceiver Module wordt verpakt in een antistatische zak en vervolgens in een kartonnen doos geplaatst.Vervolgens wordt het in een standaard kartonnen doos verzonden..
De SFP+ Transceiver Module wordt geleverd met een trackingnummer om een veilige levering te garanderen.
Referentiedatablad Bestandscode: DS210002
