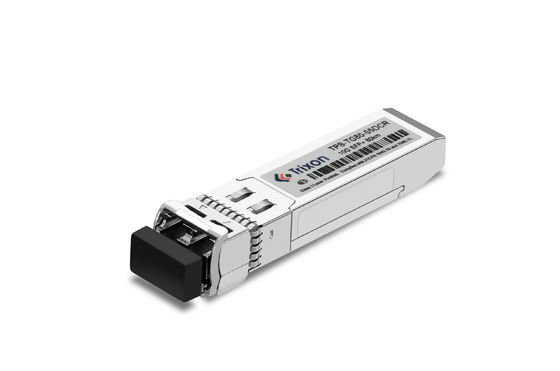

SFP+ Transceiver Module is een Small Form-Factor Pluggable Plus Transceiver Module die is ontworpen om aan de vereisten van hoogwaardige optische communicatietoepassingen te voldoen.Het biedt verschillende golflengten in C-bandgolflengten op het 100GHz DWDM ITU-grid met SMF-vezeltypeHet is in overeenstemming met de SFF-8431 en SFF-8432 standaard en beschikt over een Duplex LC Connector Interface. Het heeft een werktemperatuurbereik van -40 °C ~ +85 °C.
| Specificaties | Detail |
|---|---|
| Productnaam | 10G SFP+ DWDM-transceivermodule |
| DDM/DOM | - Ja, dat klopt. |
| Waallengte | Beschikbaar in alle C-bandgolflengten op het 100 GHz DWDM ITU-grid |
| Optische interface | Duplex LC-connectorinterface |
| Afstand | Tot 20 km |
| Link Budget | 19 dB |
| Laser | DWDM EML en APD |
| Temperatuurbereik | -40 °C ~ +85 °C |
| Voldoende | Voldoen aan SFF-8431 en SFF-8432 |
| Gegevenspercentage | 10.3 Gb/s |
| (XX)Waarde | Kanaal |
Frequentie (THz) |
Waallengte (nm) |
(XX)Waarde | Kanaal |
Frequentie (THz) |
Waallengte (nm) |
| A0 | C13 | 191.3 | 1567.13 | C5 | C38 | 193.8 | 1546.92 |
| A1 | C14 | 191.4 | 1566.31 | C6 | C39 | 193.9 | 1546.12 |
| A2 | C15 | 191.5 | 1565.50 | C7 | C40 | 194.0 | 1545.32 |
| A3 | C16 | 191.6 | 1564.70 | C8 | C41 | 194.1 | 1544.53 |
| A4 | C17 | 191.7 | 1563.86 | C9 | C42 | 194.2 | 1543.73 |
| A5 | C18 | 191.8 | 1563.05 | D0 | C43 | 194.3 | 1542.94 |
| A6 | C19 | 191.9 | 1562.23 | D1 | C44 | 194.4 | 1542.14 |
| A7 | C20 | 192.0 | 1561.42 | D2 | C45 | 194.5 | 1541.35 |
| A8 | C21 | 192.1 | 1560.61 | D3 | C46 | 194.6 | 1540.56 |
| A9 | C22 | 192.2 | 1559.79 | D4 | C47 | 194.7 | 1539.77 |
| B0 | C23 | 192.3 | 1558.98 | D5 | C48 | 194.8 | 1538.98 |
| B1 | C24 | 192.4 | 1558.17 | D6 | C49 | 194.9 | 1538.19 |
| B2 | C25 | 192.5 | 1557.36 | D7 | C50 | 195.0 | 1537.40 |
| B3 | C26 | 192.6 | 1556.55 | D8 | C51 | 195.1 | 1536.61 |
| B4 | C27 | 192.7 | 1555.75 | D9 | C52 | 195.2 | 1535.82 |
| B5 | C28 | 192.8 | 1554.94 | E0 | C53 | 195.3 | 1535.04 |
| B6 | C29 | 192.9 | 1554.13 | E1 | C54 | 195.4 | 1534.25 |
| B7 | C30 | 193.0 | 1553.33 | E2 | C55 | 195.5 | 1533.47 |
| B8 | C31 | 193.1 | 1552.52 | E3 | C56 | 195.6 | 1532.68 |
| B9 | C32 | 193.2 | 1551.72 | E4 | C57 | 195.7 | 1531.90 |
| C0 | C33 | 193.3 | 1550.92 | E5 | C58 | 195.8 | 1531.12 |
| C1 | C34 | 193.4 | 1550.12 | E6 | C59 | 195.9 | 1530.33 |
| C2 | C35 | 193.5 | 1549.32 | E7 | C60 | 196.0 | 1529.55 |
| C3 | C36 | 193.6 | 1548.51 | E8 | C61 | 196.1 | 1528.77 |
| C4 | C37 | 193.7 | 1547.72 | E9 | C62 | 196.2 | 1527.99 |
(10.3 Gbps,19 dB Energiebegroting)
| Parameter | Symbool | Min. | Typus. | Maximaal | Eenheid | Notitie | |
| Transmitter | |||||||
| Centrale golflengte | λc | 1527.99 | XX | 1567.13 | nm | XX:Opmerking 1 | |
| fc | 191.3 | 196.2 | THz | ||||
| Gemiddeld uitgangsvermogen | PUit | 1 | 5 | dBm | |||
| Uitstervingspercentage | Spoedeisende hulp | 8.2 | dB | ||||
| Verhouding van zijdelingse onderdrukking | SMSR | 30 | dB | ||||
| Gemiddeld vermogen van de OFF-zender | PAfgesloten | -30 | dBm | ||||
|
Transmitter en dispersie Bestraffing |
TDP | 2 | dB | ||||
| Energieverbruik | 1.8 | W | |||||
| Optisch oog | Conform IEEE 802.3ae | ||||||
| Ontvanger | |||||||
| Gevoeligheid*NDe4 | PAPD | - 24 | dBm | Toelichting 6 | |||
| Overbelasting van ontvanger | Overbelasting | - 7 | dBm | ||||
| Verzekerde verliezen | LOSA | - 35 | dBm | ||||
| Verminderde waarde | Verlies | - 25 | dBm | ||||
| LOS Hysteresis | 0.5 | 4 | dB | ||||
| Reflectie van de ontvanger | - 27 | dB | |||||
Opmerking4: Minimaal gemiddeld optisch vermogen gemeten bij de BER kleiner dan 1E-12@patroon is PRBS231-1@ER=4 dB.
Opmerking5: PIN-ontvanger
Noot6: APD-ontvanger, PRBS 2^31-1, BER 10^-12
Telecommunicatienetwerken: de module kan worden gebruikt in telecommunicatienetwerken om gegevensoverdracht op grote capaciteit en lange afstand mogelijk te maken.Het stelt dienstverleners in staat hun netwerkbereik uit te breiden en klanten betrouwbare verbinding te bieden over langere afstanden.
Datacenter Interconnects: geschikt voor het verbinden van datacenters die ver van elkaar liggen.ondersteuning van de efficiënte overdracht van grote hoeveelheden gegevens.
Metropolitaanse netwerken (MAN's): MAN's verbinden verschillende locaties binnen een stad of metropool.De TPD-TG20-XXDIR-module kan in MAN's worden gebruikt om hogesnelheids- en langeafstandsverbindingen te maken, waardoor een efficiënte communicatie tussen de verschillende locaties mogelijk wordt.
Wide Area Networks (WAN's): WAN's verbinden geografisch verspreide locaties, zoals kantoren, vestigingen of datacenters.De module maakt een hoge snelheid en betrouwbare gegevensoverdracht over lange afstanden mogelijk., die een efficiënte communicatie en samenwerking tussen afgelegen locaties ondersteunt.
Fiber to the x (FTTx): De module kan worden ingezet in FTTx-netwerken, zoals Fiber to the Home (FTTH) of Fiber to the Business (FTTB), om breedbanddiensten met hoge snelheid over lange afstanden te leveren.Het stelt dienstverleners in staat om hoge bandbreedteverbindingen te leveren aan residentiële en commerciële klanten..
Draadloze backhaul: kan worden gebruikt in draadloze netwerkinfrastructuur voor het backhaulen van gegevens van afgelegen locaties naar het kernnetwerk over lange afstanden.De module ondersteunt dataoverdracht met een hoge capaciteit, die essentieel is om de toenemende vraag naar mobiele data en connectiviteit te ondersteunen.
Wavelength Selection: DWDM-technologie maakt het mogelijk om meerdere golflengten binnen het C-band spectrum (meestal 1525nm tot 1565nm) te gebruiken voor optische communicatie.Als u specifieke golflengte vereisten binnen de C-bandAls u uw willekeurige golflengte wilt selecteren, kunt u dit bespreken met de fabrikant.
Afstand: De standaard TPD-TG20-XXDIR-module heeft een afstandsvermogen van 20 km.u kunt uw eisen met de fabrikant bespreken om de beschikbaarheid van opties op maat te onderzoeken.
Temperatuurbereik: indien het standaardtemperatuurbereik van -40°C tot +85°C niet voldoet aan uw bedrijfsomgeving,u kunt vragen of u de temperatuur kunt aanpassen aan uw specifieke omstandigheden.
Connectortype: De module kan worden geleverd met een specifiek connectortype (bv. LC, SC).u kunt de mogelijkheid van aanpassing met de fabrikant bespreken.
Energiebegroting: Als u specifieke energiebegrotingsvereisten voor uw netwerk heeft, kunt u met de fabrikant overleggen om te bepalen of de module kan worden aangepast om aan die vereisten te voldoen.
Compatibiliteit: Als u problemen heeft met de compatibiliteit van uw bestaande apparatuur of netwerkconfiguratie,U kunt met de fabrikant overleggen om ervoor te zorgen dat de aangepaste module compatibel is met uw specifieke omgeving.
Technische ondersteuning en diensten voor SFP+-transceivermodule
Wij bieden technische ondersteuning en diensten voor SFP+ Transceiver Module.
We hebben ervaren ingenieurs en technici die u kunnen helpen met eventuele technische problemen.Ons team kan advies en oplossingen bieden voor een breed scala van SFP + Transceiver Module gerelateerde kwesties.
Wij bieden ook software-updates en -upgrades aan, evenals technische bijstand bij de installatie en configuratie van het product.Ons team van experts kan u helpen om het meeste uit uw SFP + Transceiver Module.
Als u technische ondersteuning of service nodig heeft voor uw SFP+ Transceiver-module, neem dan contact met ons op en we helpen u graag.
De SFP+ Transceiver-module zal veilig worden verpakt in een schok- en waterdichte doos.De doos zal worden verzegeld met een knoeibaar etiket om ervoor te zorgen dat het product intact blijft tijdens het verzendproces.
De SFP+-transceivermodule zal via een betrouwbare en veilige leveringsdienst worden verzonden.De bezorgdienst verstrekt trackinginformatie en leveringsbevestiging om ervoor te zorgen dat het product veilig en op tijd wordt geleverd..
Referentiedatablad Bestandscode: DS210007
