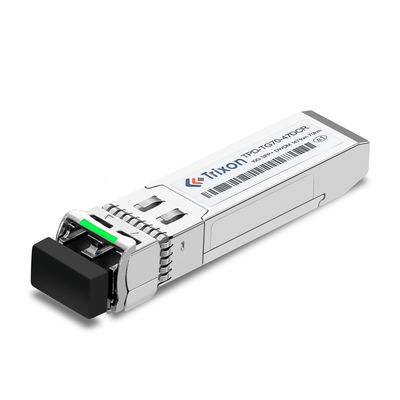

TPD-TG70-XXDCR 10G SFP+ DWDM 70 km voor alle C-bandgolflengten SMF-vezels,0°C ~ +70°C
Onze 10G SFP+ DWDM Transceiver Module is een Small Form-Factor Pluggable Plus transceiver module met een 25dB Link Budget en een afstand van maximaal 70 km.Het is beschikbaar in alle C-bandgolflengten op het 100GHz DWDM ITU-grid, en met DDM/DOM-functie.
De 10G SFP+ DWDM Transceiver Module is ontworpen om te voldoen aan de Multi-Source Agreement (MSA).Deze transceiver module wordt veel gebruikt voor datacenter toepassingen, metro-netwerk en toegangslaagnetwerken.
| Productnaam | 10G SFP+ DWDM-transceivermodule |
|---|---|
| Optische interface | Duplex LC-connectorinterface |
| Waallengte | Beschikbaar in alle C-bandgolflengten op het 100 GHz DWDM ITU-grid |
| Afstand | Tot 70 km |
| DDM/DOM | - Ja, dat klopt. |
| Gegevenspercentage | 10.3 Gb/s |
| Temperatuurbereik | 0 °C ~ + 70 °C |
| Link Budget | 25 dB |
| Laser | Gekoelde 1550nm DWDM EML-laser |
| Vlakken | SMF |
| (XX)Waarde | Kanaal |
Frequentie (THz) |
Waallengte (nm) |
(XX)Waarde | Kanaal |
Frequentie (THz) |
Waallengte (nm) |
| A0 | C13 | 191.3 | 1567.13 | C5 | C38 | 193.8 | 1546.92 |
| A1 | C14 | 191.4 | 1566.31 | C6 | C39 | 193.9 | 1546.12 |
| A2 | C15 | 191.5 | 1565.50 | C7 | C40 | 194.0 | 1545.32 |
| A3 | C16 | 191.6 | 1564.70 | C8 | C41 | 194.1 | 1544.53 |
| A4 | C17 | 191.7 | 1563.86 | C9 | C42 | 194.2 | 1543.73 |
| A5 | C18 | 191.8 | 1563.05 | D0 | C43 | 194.3 | 1542.94 |
| A6 | C19 | 191.9 | 1562.23 | D1 | C44 | 194.4 | 1542.14 |
| A7 | C20 | 192.0 | 1561.42 | D2 | C45 | 194.5 | 1541.35 |
| A8 | C21 | 192.1 | 1560.61 | D3 | C46 | 194.6 | 1540.56 |
| A9 | C22 | 192.2 | 1559.79 | D4 | C47 | 194.7 | 1539.77 |
| B0 | C23 | 192.3 | 1558.98 | D5 | C48 | 194.8 | 1538.98 |
| B1 | C24 | 192.4 | 1558.17 | D6 | C49 | 194.9 | 1538.19 |
| B2 | C25 | 192.5 | 1557.36 | D7 | C50 | 195.0 | 1537.40 |
| B3 | C26 | 192.6 | 1556.55 | D8 | C51 | 195.1 | 1536.61 |
| B4 | C27 | 192.7 | 1555.75 | D9 | C52 | 195.2 | 1535.82 |
| B5 | C28 | 192.8 | 1554.94 | E0 | C53 | 195.3 | 1535.04 |
| B6 | C29 | 192.9 | 1554.13 | E1 | C54 | 195.4 | 1534.25 |
| B7 | C30 | 193.0 | 1553.33 | E2 | C55 | 195.5 | 1533.47 |
| B8 | C31 | 193.1 | 1552.52 | E3 | C56 | 195.6 | 1532.68 |
| B9 | C32 | 193.2 | 1551.72 | E4 | C57 | 195.7 | 1531.90 |
| C0 | C33 | 193.3 | 1550.92 | E5 | C58 | 195.8 | 1531.12 |
| C1 | C34 | 193.4 | 1550.12 | E6 | C59 | 195.9 | 1530.33 |
| C2 | C35 | 193.5 | 1549.32 | E7 | C60 | 196.0 | 1529.55 |
| C3 | C36 | 193.6 | 1548.51 | E8 | C61 | 196.1 | 1528.77 |
| C4 | C37 | 193.7 | 1547.72 | E9 | C62 | 196.2 | 1527.99 |
(10.3 Gbps,25dB Energiebegroting)
| Parameter | Symbool | Min. | Typus. | Maximaal | Eenheid | Notitie | |
| Transmitter | |||||||
| Centrale golflengte | λc | 1527.99 | XX | 1567.13 | nm | XX:Opmerking 1 | |
| fc | 191.3 | 196.2 | THz | ||||
| Gemiddeld uitgangsvermogen | PUit | 1 | 5 | dBm | |||
| Uitstervingspercentage | Spoedeisende hulp | 8.2 | dB | ||||
| Verhouding van zijdelingse onderdrukking | SMSR | 30 | dB | ||||
| Gemiddeld vermogen van de OFF-zender | PAfgesloten | -30 | dBm | ||||
| Energieverbruik | 1.8 | W | |||||
| Optisch oog | Conform IEEE 802.3ae | ||||||
| Ontvanger | |||||||
| Gevoeligheid*NDe4 | PAPD | - 24 | dBm | met of zonder vezels | |||
| Gevoeligheid*NDe5 | PAPD | - 22. | dBm | met vezels | |||
| Overbelasting van ontvanger | Overbelasting | - 7 | dBm | ||||
| Verzekerde verliezen | LOSA | - 35 | dBm | ||||
| Verminderde waarde | Verlies | - 25 | dBm | ||||
| LOS Hysteresis | 0.5 | 4 | dB | ||||
| Reflectie van de ontvanger | - 27 | dB | |||||
Opmerking4: Minimaal gemiddeld optisch vermogen gemeten bij de BER kleiner dan 1E-12@patroon is PRBS231-1@ER=9dB.
Opmerking5: loopback met behulp van 70 km glasvezel (SMF-28)@6.125Gbps~10.3125Gbps
Noot6: APD-ontvanger, PRBS 2^31-1, BER 10^-12
DeTrixon TPD-TG70-XXDCR 10G SFP+ DWDM-transceivermoduleHet biedt een handige en kosteneffectieve oplossing voor het aansluiten van 10GbE-poorten over afstanden vantot 70 kmDit.Kleine vormfactor Pluggable Plus Transceiver Moduleondersteunt eengegevenssnelheid van 10,3 Gb/sen is voorzien van eenafgekoelde 1550nm DWDM EML-laserHet ondersteunt ook Digital Diagnostic Monitoring (DDM/DOM) die zorgt voor nauwkeurige en betrouwbare 10GbE-netwerkoperaties.Dit product is ideaal voor toepassingen zoals datacenters, telecommunicatie en bedrijfsnetwerken.
Golflengte Selectie: De DWDM-technologie maakt het mogelijk om meerdere golflengten binnen het C-band spectrum (meestal 1525nm tot 1565nm) te gebruiken voor optische communicatie.Als u specifieke golflengte vereisten binnen de C-bandAls u uw willekeurige golflengte wilt selecteren, kunt u dit bespreken met de fabrikant.
Afstand: De standaard TPD-TG70-XXDCR-module heeft een afstandsvermogen van 70 km.u kunt uw eisen met de fabrikant bespreken om de beschikbaarheid van opties op maat te onderzoeken.
Temperatuurbereik: indien het standaardtemperatuurbereik van 0°C tot +70°C niet voldoet aan uw bedrijfsomgeving,u kunt vragen of u de temperatuur kunt aanpassen aan uw specifieke omstandigheden.
Connectortype: De module kan worden geleverd met een specifiek connectortype (bv. LC, SC).u kunt de mogelijkheid van aanpassing met de fabrikant bespreken.
Energiebegroting: Als u specifieke energiebegrotingsvereisten voor uw netwerk heeft, kunt u met de fabrikant overleggen om te bepalen of de module kan worden aangepast om aan die vereisten te voldoen.
Compatibiliteit: Als u problemen heeft met de compatibiliteit van uw bestaande apparatuur of netwerkconfiguratie,U kunt met de fabrikant overleggen om ervoor te zorgen dat de aangepaste module compatibel is met uw specifieke omgeving.
Wij bieden technische ondersteuning en service voor SFP+ Transceiver Module.
Wij garanderen de hoogste kwaliteit van dienstverlening.
Als u vragen of bezorgdheid heeft, aarzel dan niet om contact met ons op te nemen.
De SFP+-transceivermodule wordt verpakt in een doos met dempingsmateriaal om schade tijdens het vervoer te voorkomen.Verzending via luchtvracht, wat de snelste vervoermethode is.
Referentiedatablad Bestandscode: DS090042
