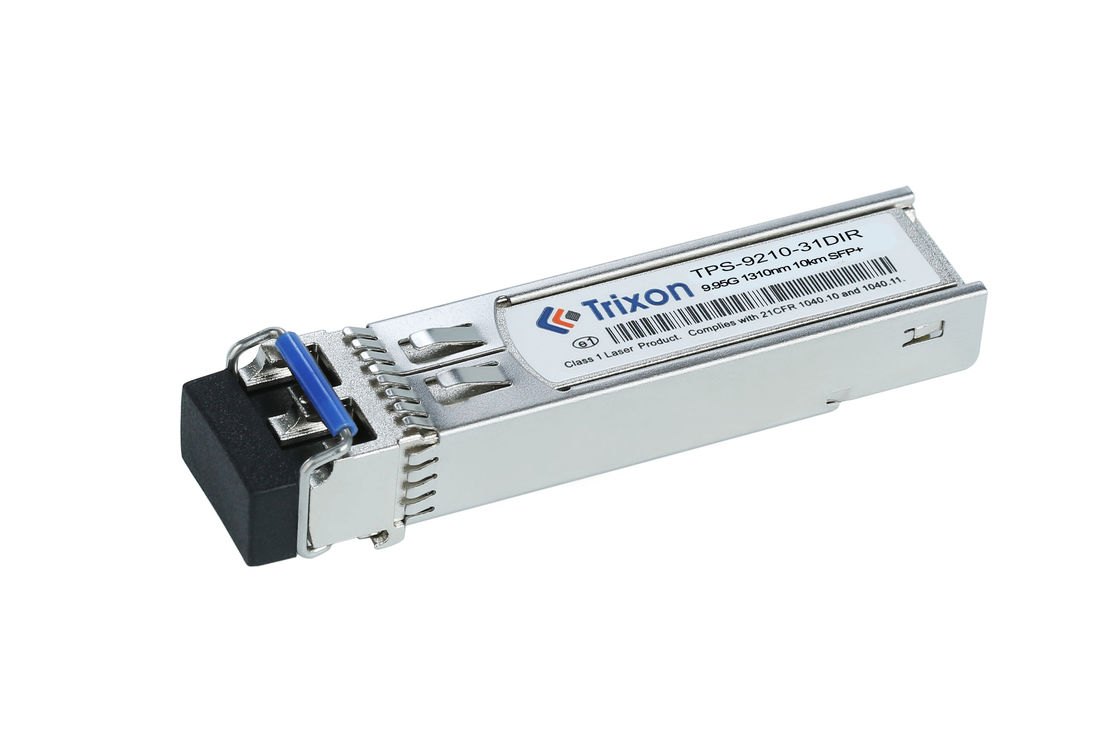

De OC192/STM64 SFP+ Transceiver Module is een Small Form-Factor Pluggable Plus Transceiver Module die is ontworpen voor gebruik met Single-Mode Fiber (SMF).Het is voorzien van een Duplex LC Connector Interface en is in staat tot 10 km transmissieafstand te leverenDeze transceivermodule biedt uitstekende prestaties in een breed temperatuurbereik (-5°C~+70°C). Het is een ideale oplossing voor snelle gegevensoverdracht in OC192/STM64-netwerken.
| Parameter | Waarde |
|---|---|
| Gegevenspercentage | 9.95 Gbps |
| Waallengte | 1310 nm-DFB |
| Afstand | 10 km |
| Optische interface | Duplex LC-connectorinterface |
| DDM/DOM | - Ja, dat klopt. |
| Voldoende | Voldoet aan de MSA SFP-specificatie |
| Temperatuurbereik | -5°C~+70°C |
| Vlakken | SMF |
| Productnaam | OC192/STM64 SFP+ Transceiver-module |
Prestatiespecificaties Optische
(1310nm DFB en PIN, 10km),OC-192 SR-1/STM I-64.1)
| Parameter | Symbool | Min. | Typus. | Maximaal | Eenheid |
| Transmitter | |||||
| Centrale golflengte | λc | 1270 | 1310 | 1355 | nm |
|
Zijdelingse stand |
SMSR | 30 | - | - | dB |
| Spectrumbreedte (-20dB) | Δλ | - | - | 1 | nm |
| Gemiddeld uitgangsvermogen*notitie9 | Pout | -6 | - | -1 | dBm |
| Uitstervingspercentage | Spoedeisende hulp | 6 | - | - | dB |
| Gemiddeld vermogen van de OFF-zender | Afvoer | - | - | -30 | dBm |
| Straf voor verspreiding van de zender | TDP | - | - | 2 | dB |
| Optische terugkeerverlies tolerantie | ORLT | - | - | 12 | dB |
| Optisch oog | Voldoet aan OC192/STM64 | ||||
| Ontvanger | |||||
| Centrale golflengte | λc | 1260 | - | 1610 | nm |
| Gevoeligheid van de ontvanger*notitie10 | SEN | - | - | - Drieëntien.5 | dBm |
| Overbelasting van ontvanger | Pmax | -1 | - | - | dBm |
| Verminderde waarde | Verlies | - | - | -14 | dBm |
| Verzekerde verliezen | LOSA | - 25 | - | - | dBm |
| LOS Hysteresis | Verlies | 0.5 | - | 4 | dB |
Opmerking5: De uitgang is gekoppeld aan een SMF van 9/125um. De typische waarde is -2 dBm.
Opmerking6: gemeten met een PRBS 231-1 testpatroon @9,95 Gbps, BER≤10-12.
Industriële netwerken: de TPS-9210-31DIR-module is geschikt voor industriële netwerkaanpassingen die een betrouwbare en snelle gegevensoverdracht in moeilijke omgevingen vereisen.Het kan worden gebruikt om industriële apparaten aan te sluiten, machines of sensoren over korte afstanden binnen industriële installaties.
Olie- en gasindustrie: De module kan in de olie- en gasindustrie worden gebruikt voor communicatie en gegevensoverdracht op afgelegen boorlocaties, raffinaderijen of pijpleidingen.Het vermogen om in een breed temperatuurbereik te werken en te weerstaan aan harde omstandigheden maakt het geschikt voor deze veeleisende omgevingen.
Transport- en spoorwegsystemen: de TPS-9210-31DIR-module kan worden ingezet in transport- en spoorwegsystemen om hogesnelheidscommunicatie en -signalering tussen verschillende componenten te ondersteunen;zoals besturingssystemenHet robuuste ontwerp en het brede temperatuurbereik maken het geschikt voor gebruik in spoorwegen, treinen of buitenvervoersinfrastructuur.
Stroomonderdelen en nutsvoorzieningen: de module kan worden gebruikt in elektriciteitsonderdelen en nutsvoorzieningen voor communicatie en gegevensoverdracht tussen besturingssystemen, meters of bewakingsapparaten.Het vermogen om extreme temperaturen en harde omstandigheden te weerstaan, maakt het geschikt voor gebruik in omgevingen voor elektriciteitsdistributie.
Militaire en defensieve toepassingen: de TPS-9210-31DIR-module kan worden gebruikt in militaire en defensieve toepassingen waar betrouwbare en veilige gegevensoverdracht cruciaal is.Het kan worden gebruikt in communicatiesystemen., bewakingsapparatuur of militaire voertuigen om robuuste connectiviteit te garanderen in uitdagende omgevingen.
Harde industriële omgevingen: de module is geschikt voor industriële omgevingen met extreme temperaturen, vochtigheid of trillingen.mijnbouw, of chemische faciliteiten om snelle gegevensoverdracht en -connectiviteit mogelijk te maken.
Temperatuurbereik: het standaardtemperatuurbereik voor de TPS-9210-31DIR-module is -40 °C tot +85 °C, geschikt voor industriële omgevingen.Als u een ander temperatuurbereik nodig heeft om aan uw specifieke bedrijfsomgeving te voldoenHet is mogelijk dat de fabrikant aanpassingsmogelijkheden biedt voor een breder of kleiner temperatuurbereik.
Type aansluiting: de module kan worden geleverd met een specifiek aansluitingstype, zoals LC of SC.u kunt de mogelijkheid bespreken om het type aansluiting aan te passen met de fabrikant.
Compatibiliteit: Als u problemen heeft met de compatibiliteit van uw bestaande apparatuur of netwerkconfiguratie,U kunt met de fabrikant overleggen om ervoor te zorgen dat de aangepaste module compatibel is met uw specifieke omgevingDit kan betrekking hebben op het aanpassen van parameters of configuraties om naadloze integratie te garanderen.
Energiebegroting: Als u specifieke energiebegrotingsvereisten voor uw netwerk heeft, kunt u met de fabrikant overleggen om te bepalen of de module kan worden aangepast om aan die vereisten te voldoen.Dit kan betrekking hebben op het aanpassen van het stroomverbruik of de gevoeligheid van de module..
Etiketteren en merken: Als u specifieke etiketteringen of merken op de module nodig heeft, zoals aangepaste logo's of serienummers, kunt u deze aanpassingsopties met de fabrikant bespreken.Ze kunnen misschien in aanmerking komen voor uw merkvereisten..
Testing en certificering: indien u aanvullende tests of certificering voor de module vereist om aan specifieke industrienormen of nalevingsvereisten te voldoen,U kunt deze aanpassingsbehoeften bespreken met de fabrikantZij kunnen mogelijk op maat gemaakte test- of certificatieprocessen aanbieden.
Ons team van experts biedt technische ondersteuning en diensten voor SFP+ Transceiver Modules.van installatie en debugging tot probleemoplossing en onderhoud.
Wij kunnen u begeleiden over het beste gebruik van de module, evenals advies geven over het product dat het beste bij u past.Ons team kan ook helpen bij het begrijpen van de complexiteit van het product en advies geven over de meest kosteneffectieve oplossingen.
Bovendien kunnen wij u helpen bij eventuele problemen die zich tijdens het gebruik van de module voordoen.Ons team is toegewijd aan het bieden van de beste klantenservice om een soepele en efficiënte werking van de module te garanderen.
We bieden ook uitgebreide ondersteuning voor het product, van de eerste aankoop tot de uiteindelijke upgrade of vervanging.Wij streven ernaar een oplossing te bieden die aan uw behoeften voldoet en de beste prijs-kwaliteitverhouding biedt..
SFP+ Transceiver Module is verpakt in een ESD zak en verzonden in een kartonnen doos om een veilige levering te garanderen.
Referentiedatablad Bestandscode: DS090016
