Deze SFP-transceivermodule is ontworpen om te voldoen aan de toenemende vraag naar hoge capaciteit en hoge snelheid van gegevensoverdracht.25G-gegevensverbinding met laag vermogen via een enkelmodusvezel (SMF) met een transmissieafstand tot 15 kmHet is ontworpen met een enkele 3.3V voedingsbron en een TTL-interface.en voldoet aan de SFP MSA-standaard en IEEE802.3Bovendien is het uitgerust met een digitale diagnostische monitoringsinterface (DDMI), die realtime monitoring van de operationele parameters van de module mogelijk maakt.
Vastgoed | Waarde |
---|---|
Stroomvoorziening | Eenmalige 3.3V stroomvoorziening en TTL-interface |
DDMI | - Jawel. |
Gegevenspercentage | Bedrijfsgegevenssnelheid 155,52 Mbps |
Waallengte | 1550 nm/1310 nm |
Productnaam | 1.25G STM-1/OC-3 Bi-directionele SFP-transceiver |
Insteekbaar | Warm aansluitbaar |
Afstand | 15 km |
Temperatuurbereik | -5°C tot 75°C |
Type aansluiting | Interface voor één LC-connector |
Vlakken | SMF |
(1310 nm/1550nm,FP/FPen PIN-code,15k.(m)
Parameter | Symbool | Min. | Typus. | Maximaal | Eenheid | Notitie | |
Transmitter | |||||||
Centrale golflengte | λc | 1280 | 1310 | 1340 | nm | 1310nmTX/1550nmRX | |
1520 | 1550 | 1580 | nm | 1550nmTX/1310nmRX | |||
Spectrumbreedte*NDe4 | ∆λ | 5 | nm | FP-LD | |||
Gemiddeld uitgangsvermogen | PUit | -15 | -8 | dBm | |||
Uitstervingspercentage | Spoedeisende hulp | 10 | dB | ||||
Gemiddeld vermogen van de OFF-zender | PAfgesloten | -45 | dBm | ||||
Optisch oog | Voldoet aan het oogmasker Telcordia GR-253-CORE en ITU-T G.957 | ||||||
Ontvanger | |||||||
Centrale golflengte | λc | 1510 | 1600 | nm | 1310nmTX/1550nmRX | ||
1280 | 1340 | nm | 1550nmTX/1310nmRX | ||||
Gevoeligheid*NDe5 | PIN | -28 | dBm | ||||
Overbelasting van ontvanger | Overbelasting | -8 | dBm | ||||
Optisch terugkeerverlies | 12 | dB | |||||
Verzekerde verliezen | LOSA | -45 | dBm | ||||
Verminderde waarde | Verlies | - 35 | dBm | ||||
LOS Hysteresis | 0.5 | 4 | dB |

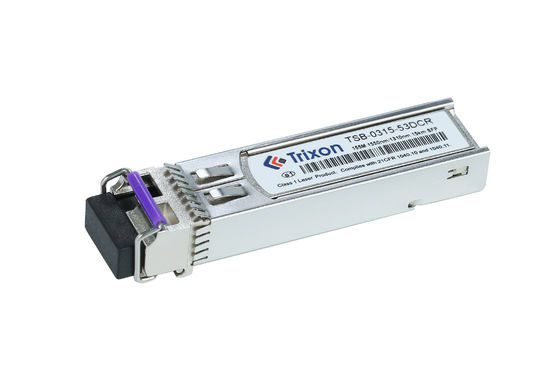

Trixon TSB-0315-53DCR SFP Transciver Module is een perfecte keuze voor communicatie op lange afstand.warm aansluitbaar ontwerp en ondersteuning voor DDMI (Digital Diagnostic Monitoring Interface) maken het een ideale keuze voor enkelmodusnetwerkenMet zijn vermogen tot LR (long range) transmissie tot 15 km, is het geschikt voor toepassingen die een hoge gegevenstransmissie vereisen, zoals 155,52 Mbps.Al deze functies maken het een ideale oplossing voor veel netwerkscenario's, zoals datacenters voor ondernemingen, campusnetwerken, netwerken voor grootstedelijke gebieden en andere telecomnetwerken.
Transmissieafstand: de standaardspecificatie voor de TSB-0315-53DCR is een transmissieafstand van 15 km.de gewenste afstand duidelijk aan de fabrikant te communiceren voor aanpassing.
De standaard specificatie voor de transceiver is 1550nm voor verzenden en 1310nm voor ontvangen.Specificeer uw vereisten voor aanpassing.
Temperatuurbereik: het standaardtemperatuurbereik voor de TSB-0315-53DIR is -40°C tot +85°C.de fabrikant duidelijk meedelen voor aanpassing.
Fibertype: De transceiver is ontworpen voor Single Mode Fiber (SMF).
Andere vereisten: indien er aanvullende aanpassingsvereisten zijn, zoals energieverbruiksgrenzen, specifieke connectoren of certificeringen, moet deze duidelijk aan de fabrikant worden meegedeeld.
Wij bieden technische ondersteuning en diensten voor onze SFP Transceiver Module producten.We bieden ook installatie- en onderhoudsdiensten.We streven ernaar om de best mogelijke klantervaring te bieden. Als u vragen of zorgen heeft, aarzel dan niet om contact met ons op te nemen.
Verpakking en verzending van SFP-transcivermodule:
Referentiedatablad Bestandscode: DS100035
