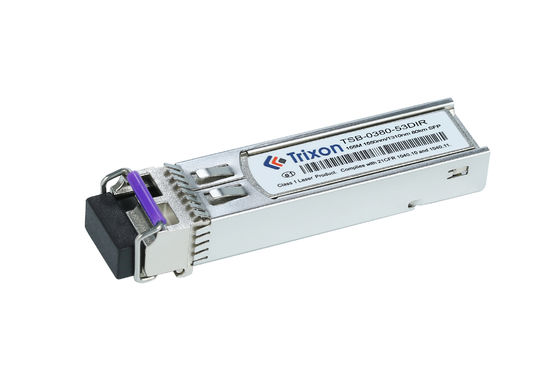

1.25G STM-1/OC-3 Bi-directionele SFP-transceiver
Deze SFP-transceivermodule is ontworpen om te voldoen aan de toenemende vraag naar hoge capaciteit en hoge snelheid van gegevensoverdracht.25G-gegevensverbinding met laag vermogen via een enkelmodusvezel (SMF) met een transmissieafstand tot 15 kmHet is ontworpen met een enkele 3.3V voedingsbron en een TTL-interface.en voldoet aan de SFP MSA-standaard en IEEE802.3Bovendien is het uitgerust met een digitale diagnostische monitoringsinterface (DDMI), die realtime monitoring van de operationele parameters van de module mogelijk maakt.
| Vastgoed | Waarde |
|---|---|
| Stroomvoorziening | Eenmalige 3.3V stroomvoorziening en TTL-interface |
| DDMI | - Jawel. |
| Gegevenspercentage | Bedrijfsgegevenssnelheid 155,52 Mbps |
| Waallengte | 1550 nm/1310 nm |
| Productnaam | 1.25G STM-1/OC-3 Bi-directionele SFP-transceiver |
| Insteekbaar | Warm aansluitbaar |
| Afstand | 80 km |
| Temperatuurbereik | -40 °C ~ +85 °C |
| Type aansluiting | Interface voor één LC-connector |
| Vlakken | SMF |
(1310 nm/1550 nm ,DFB/DFBen PIN-code,80k.(m)
| Parameter | Symbool | Min. | Typus. | Maximaal | Eenheid | Notitie | |
| Transmitter | |||||||
| Centrale golflengte | λc | 1280 | 1310 | 1340 | nm | 1310nmTX/1550nmRX | |
| 1530 | 1550 | 1570 | nm | 1550nmTX/1310nmRX | |||
| Spectrumbreedte*NDe4 | ∆λ | 1 | nm | DFB-LD | |||
| Gemiddeld uitgangsvermogen | PUit | - 5 | 0 | dBm | |||
| Uitstervingspercentage | Spoedeisende hulp | 10 | dB | ||||
| Gemiddeld vermogen van de OFF-zender | PAfgesloten | -45 | dBm | ||||
| Optisch oog | Voldoet aan het oogmasker Telcordia GR-253-CORE en ITU-T G.957 | ||||||
| Ontvanger | |||||||
| Centrale golflengte | λc | 1510 | 1600 | nm | 1310nmTX/1550nmRX | ||
| 1280 | 1340 | nm | 1550nmTX/1310nmRX | ||||
| Gevoeligheid*NDe5 | PIN | - 35 | dBm | ||||
| Overbelasting van ontvanger | Overbelasting | - 10 | dBm | ||||
| Optisch terugkeerverlies | 12 | dB | |||||
| Verzekerde verliezen | LOSA | -45 | dBm | ||||
| Verminderde waarde | Verlies | - 35 | dBm | ||||
| LOS Hysteresis | 0.5 | 4 | dB | ||||
Opmerking4: VSCEL LD en FP LD gemeten spectrale breedte RMS, DFB LD gemeten spectrale breedte 20dB.
Opmerking5: Minimaal gemiddeld optisch vermogen gemeten bij de BER kleiner dan 1E-10@patroon is PRBS223-1@ER=10 dB.
Telecommunicatienetwerken: de module is geschikt voor langeafstands- of regionale telecommunicatienetwerken waar tweerichtingscommunicatie over een afstand van 80 km vereist is.Het maakt een betrouwbare gegevensoverdracht in de telecommunicatie-infrastructuur mogelijk.
Datacenter-interconnecties: In datacenteromgevingen kan de TSB-0380-53DIR worden gebruikt voor het verbinden van datacenters of netwerkapparatuur over middelgrote tot lange afstanden.Het vergemakkelijkt de hogesnelheid van gegevensoverdracht tussen datacenters., die toepassingen voor gegevensreplicatie, back-up en disaster recovery ondersteunt.
Metropolitaanse netwerken (MAN's): de optische module kan worden ingezet in MAN's, die verschillende locaties binnen een stad of een grootstedelijk gebied verbinden.Het maakt tweerichtingscommunicatie mogelijk over een afstand van 80 km., die gegevens-, spraak- en videotransmissie tussen verschillende sites ondersteunt.
draadloze backhaul: de TSB-0380-53DIR is geschikt voor draadloze backhaultoepassingen,waar het kan worden gebruikt om tweerichtingscommunicatieverbindingen tussen cellulaire basisstations of draadloze toegangspunten over langere afstanden te leggen.
Nutsbedrijven en infrastructuur: kan worden gebruikt in nutsnetwerken, zoals elektriciteitsdistributiesystemen of pijpleidingsbewakingssystemen, waar tweerichtingscommunicatie over lange afstanden vereist is.De module maakt een betrouwbare transmissie van besturingssignalen, monitoringgegevens of andere kritieke informatie mogelijk.
Contact opnemen met de fabrikant: Neem contact op met de fabrikant of leverancier van de optische module en vraag naar hun aanpassingsmogelijkheden.Geef hen uw specifieke eisen en vraag of aanpassingsmogelijkheden beschikbaar zijn voor de TSB-0380-53DIR-module.
Specificeer uw aanpassingsvereisten: communiceer uw aanpassingsbehoeften duidelijk aan de fabrikant.of andere specifieke kenmerken die u nodig heeftGeef zoveel mogelijk details om uw behoeften grondig te begrijpen.
Raadpleeg de fabrikant: bespreken met de fabrikant de haalbaarheid van uw aanpassingsverzoeken.of alternatieve oplossingen voorstellen op basis van hun expertise en capaciteiten.
Beoordeel de kosten en de doorlooptijd: Aanpassing kan extra kosten met zich meebrengen en kan de doorlooptijden beïnvloeden.Bespreek deze factoren met de fabrikant om de prijsstelling en de productietijdlijn te begrijpen die verband houden met de aanpassing- Beschouw de afwegingen tussen maatwerk en kostenoverwegingen.
Herziening en afronding: Nadat u de details van de aanpassing hebt besproken en overeengekomen, bekijk dan de voorgestelde specificaties, prijzen en andere relevante factoren.Zorg ervoor dat alle partijen een duidelijk begrip hebben van de maatwerkomvang voordat de bestelling wordt afgerond.
Wij bieden technische ondersteuning en diensten voor onze SFP Transceiver Module producten.We bieden ook installatie- en onderhoudsdiensten.We streven ernaar om de best mogelijke klantervaring te bieden. Als u vragen of zorgen heeft, aarzel dan niet om contact met ons op te nemen.
Verpakking en verzending van SFP-transcivermodule:
Referentiedatablad Bestandscode: DS100035
