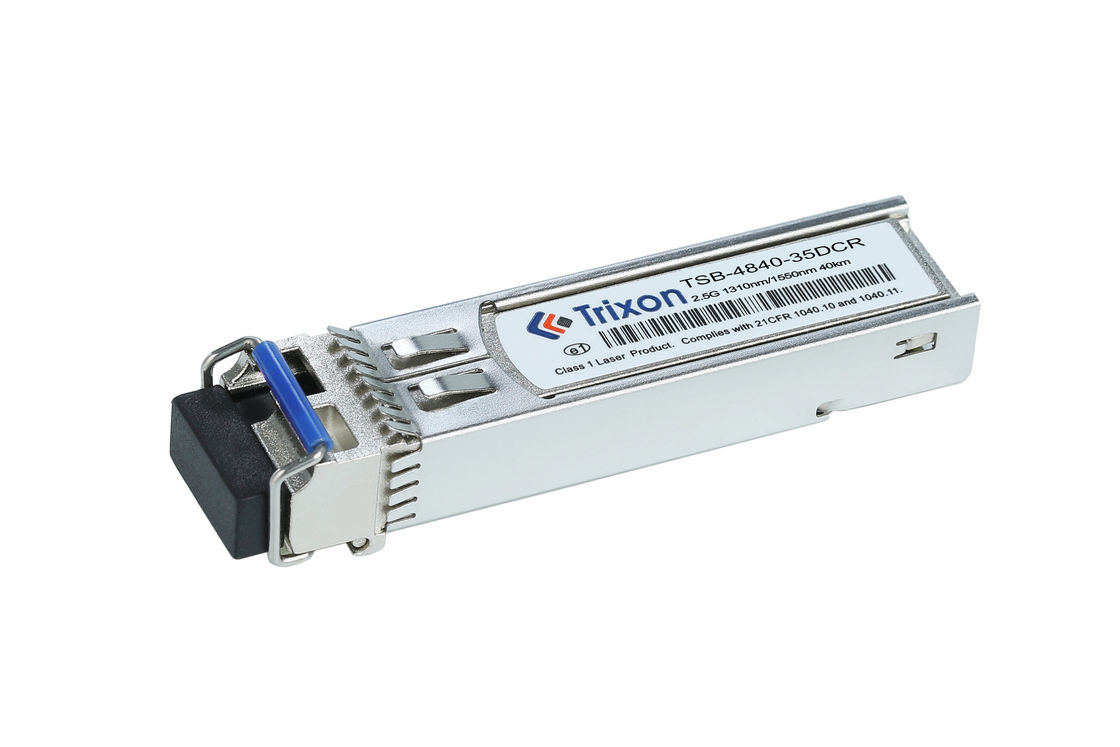

TSB-4840-35DCR 2.5Gbps Bi-directionele SFP Transceiver OC-48/STM-16 40km 1310nm/1550nm -5°C ~ +70°C
OC-48/STM-16 Bidirectional SFP Transceiver is een hoogwaardige, kosteneffectieve module voor glasvezelcommunicatiesystemen.Deze module ondersteunt een enkele LC-connectorinterface en werkt met een gegevenssnelheid tot 2.5 Gbps. Voldoet aan SFP MSA-standaard en RoHS-compliant.
De SFP-transceivermodule is ontworpen voor gebruik met enkelmodusvezels (SMF) en een golflengte van 1310nm/1550nm.toegang tot het grootstedelijk gebied en verbindingen tussen gebouwenHet heeft een laag stroomverbruik, lage kosten en hoge betrouwbaarheid en voldoet aan de Small Form-factor Pluggable Multi-Sourcing Agreement (MSA).
Deze transceivermodule is ideaal voor toepassingen die een hoogwaardige, goedkope optische transceiver met geavanceerde functies vereisen.Het ondersteunt full-duplex werking en is ontworpen om te voldoen aan en te overtreffen de eisen van LR en LC normenDeze module is compatibel met een grote verscheidenheid aan optische systemen en biedt een hoge gegevenssnelheid met uitstekende prestaties.
De OC-48/STM-16 Bidirectional SFP Transceiver biedt een ideale oplossing voor hoge snelheid, lage kosten optische communicatie behoeften.laagkostenoptische transceiver met geavanceerde functiesMet zijn hoge gegevenssnelheid, lage stroomverbruik en robuuste ontwerp is de unit een ideale keuze voor een verscheidenheid aan toepassingen.
Aantekening | Waarde |
---|---|
Productnaam | OC-48/STM-16 Bidirectionele SFP-transceiver |
Gegevenspercentage | Tot 2,5 Gbps |
Afstand | 40 km |
Stroomvoorziening | Eenmalige 3.3V stroomvoorziening en TTL-interface |
Vlakken | SMF |
Waallengte | 1310 nm/1550 nm |
DDMI | - Jawel. |
Type aansluiting | Interface voor één LC-connector |
Temperatuurbereik | -5°C ~+70°C |
Insteekbaar | Warm aansluitbaar |
(1310 nm/1550nm,DFBen PIN-code,40K.(m)
Parameter | Symbool | Min. | Typus. | Maximaal | Eenheid | Notitie | ||
Transmitter | ||||||||
Centrale golflengte | λc | 1260 | 1310 | 1360 | nm | 1310nmTX/1550nmRX | ||
1500 | 1550 | 1580 | nm | 1550nmTX/1310nmRX | ||||
Spectrumbreedte*NDe4 | ∆λ | 1 | nm | DFB-LD | ||||
Gemiddeld uitgangsvermogen | PUit | - Twee. | +3 | dBm | ||||
Uitstervingspercentage | Spoedeisende hulp | 8.2 | dB | |||||
Gemiddeld vermogen van de OFF-zender | PAfgesloten | -45 | dBm | |||||
Optisch oog | Compatibel met ITU-T G.957 | |||||||
Ontvanger | ||||||||
Centrale golflengte | λc | 1530 | 1550 | 1570 | nm | 1310nmTX/1550nmRX | ||
1260 | 1310 | 1360 | nm | 1550nmTX/1310nmRX | ||||
Gevoeligheid*NDe5 | PIN | - 20 | dBm | 1310nmTX/1550nmRX | ||||
- 27 | dBm | 1550nmTX/1310nmRX | ||||||
Overbelasting van ontvanger | Overbelasting | -9 | dBm | |||||
Optisch terugkeerverlies | 12 | dB | ||||||
Verzekerde verliezen | LOSA | - 42 | dBm | |||||
Verminderde waarde | Verlies | -28 | dBm | |||||
LOS Hysteresis | 0.5 | 4 | dB |
Opmerking4: VSCEL LD en FP LD gemeten spectrale breedte RMS, DFB LD gemeten spectrale breedte 20dB.
Opmerking5: Het minimale gemiddelde optische vermogen gemeten bij de BER kleiner dan 1E-10@patroon is PRBS27-1@ER=10dB.
Telecommunicatienetwerken: de module kan worden gebruikt in telecommunicatienetwerken om hoge snelheidsgegevensoverdracht te ondersteunen bij OC-48/STM-16-snelheden;een betrouwbare communicatie mogelijk maken over lange afstanden tot 40 km.
Metropolitaanse netwerken (MAN's): Het kan in MAN's worden ingezet om verschillende netwerknodes in een stad of grootstedelijk gebied te verbinden, waardoor efficiënte gegevensoverdracht en netwerkconnectiviteit mogelijk is.
Fiber to the Home (FTTH): de module kan worden gebruikt bij FTTH-implementaties om breedbanddiensten met hoge snelheid aan woon- en bedrijfsruimten te leveren,een betrouwbare verbinding met een hoge bandbreedte mogelijk maken.
Datacenters: kan worden gebruikt in datacenters om verbindingen te maken tussen netwerkapparatuur zoals switches, routers en servers, waardoor efficiënte gegevensoverdracht binnen de faciliteit mogelijk wordt.
Ondernemingsnetwerken: de module kan worden gebruikt in bedrijfsnetwerken om betrouwbare verbindingen met een hoge bandbreedte tussen verschillende kantoren of gebouwen tot stand te brengen;het faciliteren van efficiënte communicatie en gegevensoverdracht.
Internetproviders (ISP's): Het kan door internetproviders worden gebruikt om hun klanten een hogesnelheidsinternetverbinding te bieden, waardoor breedbanddiensten over lange afstanden kunnen worden aangeboden.
draadloze backhaul: de module kan worden gebruikt in draadloze backhaultoepassingen, waarbij de gegevensoverdracht tussen cellulaire basisstations en het kernnetwerk mogelijk wordt gemaakt,steun voor de uitbreiding en verbetering van draadloze communicatienetwerken.
Golflengteconfiguratie: Als u andere golflengteconfiguraties nodig heeft dan de standaard 1310nm/1550nm, kunt u uw specifieke golflengtevereisten met de fabrikant bespreken.Ze kunnen aanpassingsmogelijkheden bieden om aan uw gewenste golflengten te voldoen.
Afstand: De standaard TSB-4840-35DCR-module heeft een afstandsvermogen van 40 km.u kunt uw eisen met de fabrikant bespreken om de beschikbaarheid van opties op maat te onderzoeken.
Temperatuurbereik: indien het standaardtemperatuurbereik van -5°C tot +70°C niet voldoet aan uw bedrijfsomgeving,u kunt vragen of u de temperatuur kunt aanpassen aan uw specifieke omstandigheden.
Connectortype: De module kan worden geleverd met een specifiek connectortype (bv. LC, SC).u kunt de mogelijkheid van aanpassing met de fabrikant bespreken.
Energiebegroting: Als u specifieke energiebegrotingsvereisten voor uw netwerk heeft, kunt u met de fabrikant overleggen om te bepalen of de module kan worden aangepast om aan die vereisten te voldoen.
Compatibiliteit: Als u problemen heeft met de compatibiliteit van uw bestaande apparatuur of netwerkconfiguratie,U kunt met de fabrikant overleggen om ervoor te zorgen dat de aangepaste module compatibel is met uw specifieke omgeving.
Wij bieden technische ondersteuning en service voor onze SFP Transceiver Module.
Als u vragen heeft of hulp nodig heeft met een aspect van onze SFP Transceiver Module,aarzel alsjeblieft niet om contact met ons op te nemen!
Verpakking en verzending van SFP-transcivermodule
De SFP-transcivermodule is verpakt in een doos met een schokbestendig binnenste kussen.De doos wordt vervolgens in een grotere doos geplaatst met voldoende demping om het product tijdens het vervoer te beschermenDe doos is goed verzegeld met het adres van bestemming en contactgegevens.
Referentiedatablad Bestandscode: DS100040
