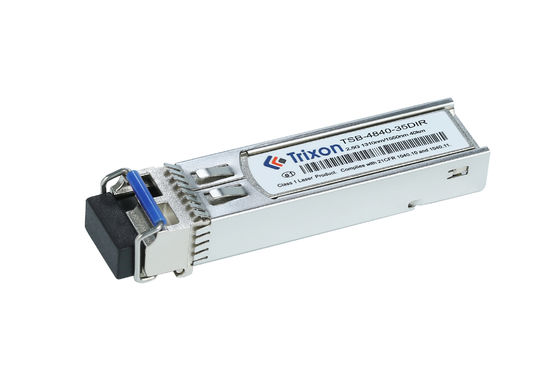

OC-48/STM-16 Bidirectional SFP Transceiver is een hoogwaardige, kosteneffectieve module voor glasvezelcommunicatiesystemen.Deze module ondersteunt een enkele LC-connectorinterface en werkt met een gegevenssnelheid tot 2.5 Gbps. Voldoet aan SFP MSA-standaard en RoHS-compliant.
De SFP-transceivermodule is ontworpen voor gebruik met enkelmodusvezels (SMF) en een golflengte van 1310nm/1550nm.toegang tot het grootstedelijk gebied en verbindingen tussen gebouwenHet heeft een laag stroomverbruik, lage kosten en hoge betrouwbaarheid en voldoet aan de Small Form-factor Pluggable Multi-Sourcing Agreement (MSA).
Deze transceivermodule is ideaal voor toepassingen die een hoogwaardige, goedkope optische transceiver met geavanceerde functies vereisen.Het ondersteunt full-duplex werking en is ontworpen om te voldoen aan en te overtreffen de eisen van LR en LC normenDeze module is compatibel met een grote verscheidenheid aan optische systemen en biedt een hoge gegevenssnelheid met uitstekende prestaties.
De OC-48/STM-16 Bidirectional SFP Transceiver biedt een ideale oplossing voor hoge snelheid, lage kosten optische communicatie behoeften.laagkostenoptische transceiver met geavanceerde functiesMet zijn hoge gegevenssnelheid, lage stroomverbruik en robuuste ontwerp is de unit een ideale keuze voor een verscheidenheid aan toepassingen.
| Aantekening | Waarde |
|---|---|
| Productnaam | OC-48/STM-16 Bidirectionele SFP-transceiver |
| Gegevenspercentage | Tot 2,5 Gbps |
| Afstand | 40 km |
| Stroomvoorziening | Eenmalige 3.3V stroomvoorziening en TTL-interface |
| Vlakken | SMF |
| Waallengte | 1310 nm/1550 nm |
| DDMI | - Jawel. |
| Type aansluiting | Interface voor één LC-connector |
| Temperatuurbereik | -40 °C ~ +85 °C |
| Insteekbaar | Warm aansluitbaar |
(1310 nm/1550nm,DFBen PIN-code,40K.(m)
| Parameter | Symbool | Min. | Typus. | Maximaal | Eenheid | Notitie | ||
| Transmitter | ||||||||
| Centrale golflengte | λc | 1260 | 1310 | 1360 | nm | 1310nmTX/1550nmRX | ||
| 1500 | 1550 | 1580 | nm | 1550nmTX/1310nmRX | ||||
| Spectrumbreedte*NDe4 | ∆λ | 1 | nm | DFB-LD | ||||
| Gemiddeld uitgangsvermogen | PUit | - Twee. | +3 | dBm | ||||
| Uitstervingspercentage | Spoedeisende hulp | 8.2 | dB | |||||
| Gemiddeld vermogen van de OFF-zender | PAfgesloten | -45 | dBm | |||||
| Optisch oog | Compatibel met ITU-T G.957 | |||||||
| Ontvanger | ||||||||
| Centrale golflengte | λc | 1530 | 1550 | 1570 | nm | 1310nmTX/1550nmRX | ||
| 1260 | 1310 | 1360 | nm | 1550nmTX/1310nmRX | ||||
| Gevoeligheid*NDe5 | PIN | - 20 | dBm | 1310nmTX/1550nmRX | ||||
| - 27 | dBm | 1550nmTX/1310nmRX | ||||||
| Overbelasting van ontvanger | Overbelasting | -9 | dBm | |||||
| Optisch terugkeerverlies | 12 | dB | ||||||
| Verzekerde verliezen | LOSA | - 42 | dBm | |||||
| Verminderde waarde | Verlies | -28 | dBm | |||||
| LOS Hysteresis | 0.5 | 4 | dB | |||||
Opmerking4: VSCEL LD en FP LD gemeten spectrale breedte RMS, DFB LD gemeten spectrale breedte 20dB.
Opmerking5: Het minimale gemiddelde optische vermogen gemeten bij de BER kleiner dan 1E-10@patroon is PRBS27-1@ER=10dB.
Telecommunicatienetwerken: kan worden ingezet in telecommunicatienetwerken voor hogesnelheidsgegevensoverdracht, zoals in backbone-infrastructuur of langeafstandsverbindingen.
Metropolitan Area Networks (MANs): De transceiver kan in MANs worden gebruikt om connectiviteit te bieden tussen verschillende locaties binnen een stad of metropoolgebied.
Datacenters: kan worden gebruikt in datacenteromgevingen voor het verbinden van switches, routers en andere netwerkapparatuur via single-mode vezels.
Fiber-to-the-Home (FTTH): De transceiver kan worden gebruikt in FTTH-implementaties om residentiële en zakelijke gebruikers over lange afstanden hogesnelheidsinternettoegang te bieden.
Draadloze backhaul: kan worden gebruikt in draadloze backhaul toepassingen om basisstations te verbinden en gegevens te verzenden via glasvezelverbindingen.
Omroep- en videotoepassingen: De transceiver kan worden gebruikt in omroep- en videotoepassingen om videosignalen van hoge kwaliteit over lange afstanden te verzenden.
Industriële netwerken: het kan worden ingezet in industriële omgevingen voor betrouwbare en hogesnelheidsgegevenscommunicatie, zoals in de olie- en gassector, het vervoer of de productiesector.
golflengte: Afhankelijk van uw behoeften kunt u kiezen uit verschillende golflengtecombinaties die passen bij uw specifieke vezel- en transmissieafstandsbehoeften.
Transmissieafstand: u kunt de transmissieafstand aanpassen aan verschillende netwerkarchitecturen en transmissiebehoeften.
Werktemperatuurbereik:U kunt het werktemperatuurbereik aanpassen volgens de eisen van de omgevingsomstandigheden om de betrouwbaarheid en stabiliteit van het apparaat onder verschillende temperatuuromstandigheden te waarborgen.
Compatibiliteit: U kunt ervoor kiezen om de interface aan te passen om compatibel te zijn met specifieke netwerkapparaten of -protocollen om naadloze integratie met bestaande apparatuur te garanderen.
Speciale vereisten: Als u andere speciale vereisten heeft, zoals stroombudget, optische prestaties, grootte, enz., kunt u in detail met de leverancier bespreken en de TSB-4840-35DIR aanpassen
Wij bieden technische ondersteuning en service voor onze SFP Transceiver Module.
Als u vragen heeft of hulp nodig heeft met een aspect van onze SFP Transceiver Module,aarzel alsjeblieft niet om contact met ons op te nemen!
Verpakking en verzending van SFP-transcivermodule
De SFP-transcivermodule is verpakt in een doos met een schokbestendig binnenste kussen.De doos wordt vervolgens in een grotere doos geplaatst met voldoende demping om het product tijdens het vervoer te beschermenDe doos is goed verzegeld met het adres van bestemming en contactgegevens.
Referentiedatablad Bestandscode: DS100040
