Deze SFP Transciver Module is volledig in overeenstemming met de MSA SFP Specification en is ontworpen met een duplex LC connector.en biedt een transmissieafstand van maximaal 10 km over enkelmodusvezel (SMF)Met een enkele 3.3V-voeding en een TTL-logische interface is de module zeer betrouwbaar en biedt deze een oplossing met een laag stroomverbruik.
Parameter | Waarde |
---|---|
Temperatuurbereik | -5°C ~ +70°C |
Productnaam | 1.25G GBE Bi-directionele SFP-transceiver |
Afstand | 10 km |
Waallengte | 1550 nm/1310 nm |
Vlakken | SMF |
DDMI | - Jawel. |
Gegevenspercentage | Bedrijfsgegevenssnelheid tot 1,25 Gbps |
Type aansluiting | Interface voor één LC-connector |
Insteekbaar | Warm aansluitbaar |
Voldoende | Voldoet aan de MSA SFP-specificatie |
(1310 nm/1550nm,FP/DFBen PIN-code,10k.(m)
Parameter | Symbool | Min. | Typus. | Maximaal | Eenheid | Notitie | |
Transmitter | |||||||
Centrale golflengte | λc | 1280 | 1310 | 1340 | nm | 1310nmTX/1550nmRX | |
1510 | 1550 | 1580 | nm | 1550nmTX/1310nmRX | |||
Spectrumbreedte*NDe4 | ∆λ | 4 | nm | FP-LD | |||
1 | nm | DFB-LD | |||||
Gemiddeld uitgangsvermogen | PUit | -9 | -3 | dBm | |||
Uitstervingspercentage | Spoedeisende hulp | 10 | dB | ||||
Gemiddeld vermogen van de OFF-zender | PAfgesloten | -45 | dBm | ||||
Optisch oog | Voldoet aan het oogmasker Telcordia GR-253-CORE en IEEE 802.3ah-2004 | ||||||
Ontvanger | |||||||
Centrale golflengte | λc | 1510 | 1580 | nm | 1310nmTX/1550nmRX | ||
1280 | 1340 | nm | 1550nmTX/1310nmRX | ||||
Gevoeligheid*NDe5 | PIN | - 22. | dBm | ||||
Overbelasting van ontvanger | Overbelasting | -3 | dBm | ||||
Optisch terugkeerverlies | 12 | dB | |||||
Verzekerde verliezen | LOSA | - 35 | dBm | ||||
Verminderde waarde | Verlies | - 25 | dBm | ||||
LOS Hysteresis | 0.5 | 4 | dB |

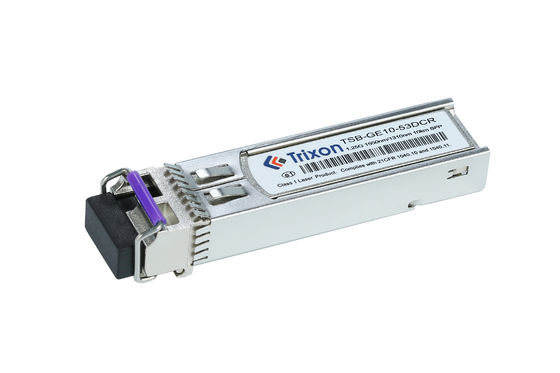

De Trixon TSB-GE10-53DCR is een 1,25G GBE bidirectionele SFP-transceiver met digitale diagnostische monitoringsinterface (DDMI).Deze transceiver is uitgerust met een LC-optische connector en is compatibel met SMF-vezels tot 10 kmHet heeft een golflengte van 1550nm/1310nm, waardoor het geschikt is voor verschillende toepassingen zoals Ethernet, Fibre Channel en SONET/SDH.Het biedt niet alleen een kosteneffectieve oplossing voor 10G Ethernet-toepassingenDeze transceiver is ook ontworpen om aan de strenge eisen van industriële en commerciële toepassingen te voldoen.een superieure prestatie bieden in elke omgevingMet zijn superieure prestaties en DDMI-capaciteit is de Trixon TSB-GE10-53DCR de perfecte keuze voor elke 10G Ethernet-toepassing.
golflengte: Afhankelijk van uw behoeften kunt u kiezen uit verschillende golflengtecombinaties die passen bij uw specifieke vezel- en transmissieafstandsbehoeften.
Transmissieafstand: u kunt de transmissieafstand aanpassen aan verschillende netwerkarchitecturen en transmissiebehoeften.
Werktemperatuurbereik:U kunt het werktemperatuurbereik aanpassen volgens de eisen van de omgevingsomstandigheden om de betrouwbaarheid en stabiliteit van het apparaat onder verschillende temperatuuromstandigheden te waarborgen.
Compatibiliteit: U kunt ervoor kiezen om de interface aan te passen om compatibel te zijn met specifieke netwerkapparaten of -protocollen om naadloze integratie met bestaande apparatuur te garanderen.
Speciale vereisten: Als u andere speciale vereisten heeft, zoals energiebegroting, optische prestaties, grootte, enz., kunt u deze in detail bespreken met de leverancier en de TSB-GE10-53DIR aanpassen.
Technische ondersteuning en service voor SFP-transcivermodule omvatten:
Verpakking en verzending van SFP-transcivermodule:
Referentiedatablad Bestandscode:DS100033
