Deze SFP Transceiver Module is een kosteneffectieve, hoogwaardige optische transceiver voor 10 km SMF-verbindingen.Deze module is ontworpen voor toepassingen op kleine aansluitbare poorten (SFP)Deze module ondersteunt warm aansluiten en heeft een temperatuurbereik van -5°C tot +70°C.Het heeft ook Digital Diagnostic Monitoring Interface (DDMI) functie, waarmee de gebruiker de real-time parameters van de transceiver kan monitoren, zoals temperatuur, spanning, laser bias current, optische stroom verzenden en optische stroom ontvangen.Het is ontworpen voor toepassingen van LR (Long Range) optische transceiver module.
Parameter | Waarde |
---|---|
Productnaam | 1.25G GBE Bi-directionele SFP-transceiver |
Type aansluiting | Interface voor één LC-connector |
Vlakken | SMF |
Waallengte | 1550 nm/1310 nm |
Afstand | 20 km |
Voldoende | Voldoet aan de MSA SFP-specificatie |
Gegevenspercentage | Bedrijfsgegevenssnelheid tot 1,25 Gbps |
Temperatuurbereik | -5°C ~+70°C |
DDMI | - Jawel. |
Stroomvoorziening | Eenmalige 3.3V stroomvoorziening en TTL-interface |
(1310 nm/1550nm,FP/DFBen PIN-code,20k.(m)
Parameter | Symbool | Min. | Typus. | Maximaal | Eenheid | Notitie | |
Transmitter | |||||||
Centrale golflengte | λc | 1280 | 1310 | 1340 | nm | 1310nmTX/1550nmRX | |
1510 | 1550 | 1580 | nm | 1550nmTX/1310nmRX | |||
Spectrumbreedte*NDe4 | ∆λ | 4 | nm | FP-LD | |||
1 | nm | DFB-LD | |||||
Gemiddeld uitgangsvermogen | PUit | -9 | -3 | dBm | |||
Uitstervingspercentage | Spoedeisende hulp | 10 | dB | ||||
Gemiddeld vermogen van de OFF-zender | PAfgesloten | -45 | dBm | ||||
Optisch oog | Voldoet aan het oogmasker Telcordia GR-253-CORE en IEEE 802.3ah-2004 | ||||||
Ontvanger | |||||||
Centrale golflengte | λc | 1510 | 1580 | nm | 1310nmTX/1550nmRX | ||
1280 | 1340 | nm | 1550nmTX/1310nmRX | ||||
Gevoeligheid*NDe5 | PIN | - 22. | dBm | ||||
Overbelasting van ontvanger | Overbelasting | -3 | dBm | ||||
Optisch terugkeerverlies | 12 | dB | |||||
Verzekerde verliezen | LOSA | - 35 | dBm | ||||
Verminderde waarde | Verlies | - 25 | dBm | ||||
LOS Hysteresis | 0.5 | 4 | dB |

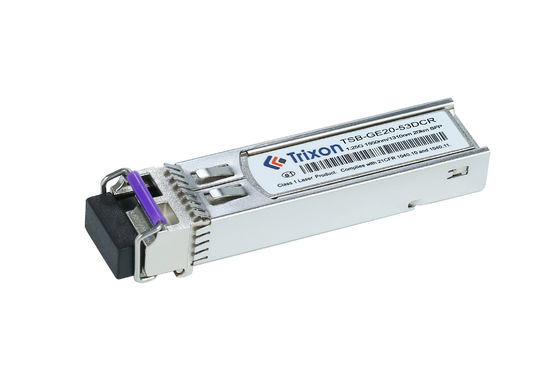

De Trixon TSB-GE20-53DCR 1.25G SFP-transceivermodule is ontworpen om een betrouwbare gegevenscommunicatie te bieden over 20 km enkelmodusvezel.Het biedt een uitgebreid temperatuurbereik van -5°C tot +70°C en beschikt over DDMI voor verbeterde prestatiesHet wordt aangedreven door een enkele 3.3V stroomtoevoer en TTL logica interface. De interface is een enkele LC connector voor een gemakkelijke verbinding.25G SFP-transceivermodule is een ideale oplossing voor gegevenscommunicatie en netwerkbehoeftenHet is ontworpen om betrouwbare prestaties te leveren voor toepassingen die een hoge snelheid van gegevensoverdracht over lange afstanden vereisen.Deze veelzijdige transceivermodule heeft een laag stroomverbruik en is zeer compatibel met een breed bereik vanDe Trixon TSB-GE20-53DCR 1.25G SFP-transceivermodule is een ideale keuze voor datacommunicatie en netwerkbehoeften.Het biedt een uitgebreid temperatuurbereik van -5°C tot +70°C, DDMI, enkele 3.3V stroomtoevoer en TTL-logische interface, en een enkele LC-connector voor gemakkelijke aansluiting.Deze betrouwbare en veelzijdige transceivermodule wordt in China vervaardigd en biedt een kosteneffectieve oplossing voor datacommunicatie en netwerkbehoeften.
Deze transceiver ondersteunt eenrichtingsverkeer tussen 1550nm en 1310nm.U kunt de juiste golflengte configuratie te kiezen op basis van uw specifieke netwerk behoeften.
Transmissieafstand: Deze transceiver is ontworpen voor enkelmodusvezel (SMF) met een maximale transmissieafstand van 20 km.u kunt contact opnemen met de leverancier of fabrikant om te zien of er andere versies of opties beschikbaar zijn.
Werktemperatuurbereik: De standaard TSB-GE20-53DCR-transceiver werkt binnen het temperatuurbereik van -5°C tot +70°C.u kunt uw leverancier of fabrikant vragen of er aanpasbare versies zijn voor lagere of hogere temperatuuromstandigheden.
Optische vezel connector type: Deze transceiver gebruikt een standaard glasvezel connector, meestal het LC (Lucent Connector) type.u kunt met uw leverancier of fabrikant bespreken of er voor uw specifieke connectortype aanpasbare versies beschikbaar zijn.
We bieden technische ondersteuning en diensten voor SFP Transceiver Module.
We bieden 24/7 klantenservice en technische ondersteuning via telefoon, e-mail en online chat.
We bieden ook een breed scala aan diensten om te helpen met de installatie, onderhoud en het oplossen van problemen.het optimaliseren van de prestaties, en het oplossen van hardware- of softwareproblemen.
We bieden een uitgebreide garantie voor SFP Transceiver Module.
De SFP-transceivermodule moet worden verpakt in een statisch beschermend pakket om het risico op ESD-schade te minimaliseren.Elke module moet individueel worden verpakt met ESD-bescherming en de verpakking moet worden geëtiketteerd met het onderdeelnummer en andere relevante informatie.
Voor verzending moet de SFP-transceivermodule worden verzonden in een stevige kartonnen doos met passende vulling en etikettering.
Referentiedatablad Bestandscode: DS100033
