Deze SFP Transceiver Module is een kosteneffectieve, hoogwaardige optische transceiver voor 10 km SMF-verbindingen.Deze module is ontworpen voor toepassingen op kleine aansluitbare poorten (SFP)Deze module ondersteunt warm aansluiten en heeft een temperatuurbereik van -40 °C ~ +85 °C.Het heeft ook Digital Diagnostic Monitoring Interface (DDMI) functie, waarmee de gebruiker de real-time parameters van de transceiver kan monitoren, zoals temperatuur, spanning, laser bias current, optische stroom verzenden en optische stroom ontvangen.Het is ontworpen voor toepassingen van LR (Long Range) optische transceiver module.
| Parameter | Waarde |
|---|---|
| Productnaam | 1.25G GBE Bi-directionele SFP-transceiver |
| Type aansluiting | Interface voor één LC-connector |
| Vlakken | SMF |
| Waallengte | 1550 nm/1310 nm |
| Afstand | 20 km |
| Voldoende | Voldoet aan de MSA SFP-specificatie |
| Gegevenspercentage | Bedrijfsgegevenssnelheid tot 1,25 Gbps |
| Temperatuurbereik | -40 °C ~ +85 °C |
| DDMI | - Jawel. |
| Stroomvoorziening | Eenmalige 3.3V stroomvoorziening en TTL-interface |
| Parameter | Symbool | Min. | Typus. | Maximaal | Eenheid | Notitie | |
| Transmitter | |||||||
| Centrale golflengte | λc | 1280 | 1310 | 1340 | nm | 1310nmTX/1550nmRX | |
| 1510 | 1550 | 1580 | nm | 1550nmTX/1310nmRX | |||
| Spectrumbreedte*NDe4 | ∆λ | 4 | nm | FP-LD | |||
| 1 | nm | DFB-LD | |||||
| Gemiddeld uitgangsvermogen | PUit | -9 | -3 | dBm | |||
| Uitstervingspercentage | Spoedeisende hulp | 10 | dB | ||||
| Gemiddeld vermogen van de OFF-zender | PAfgesloten | -45 | dBm | ||||
| Optisch oog | Voldoet aan het oogmasker Telcordia GR-253-CORE en IEEE 802.3ah-2004 | ||||||
| Ontvanger | |||||||
| Centrale golflengte | λc | 1510 | 1580 | nm | 1310nmTX/1550nmRX | ||
| 1280 | 1340 | nm | 1550nmTX/1310nmRX | ||||
| Gevoeligheid*NDe5 | PIN | - 22. | dBm | ||||
| Overbelasting van ontvanger | Overbelasting | -3 | dBm | ||||
| Optisch terugkeerverlies | 12 | dB | |||||
| Verzekerde verliezen | LOSA | - 35 | dBm | ||||
| Verminderde waarde | Verlies | - 25 | dBm | ||||
| LOS Hysteresis | 0.5 | 4 | dB | ||||

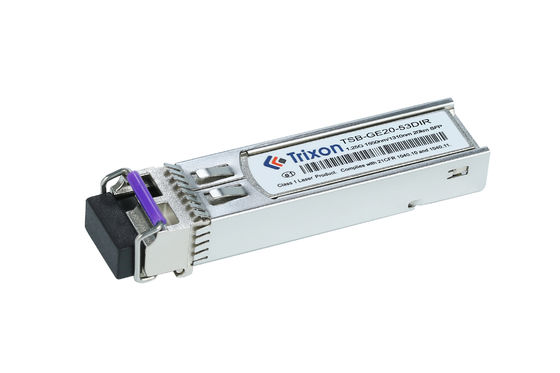

De TSB-GE20-53DIR-transceiver is geschikt voor optische communicatienetwerken waarbij een gegevenssnelheid van 1,25 Gbps voldoende is.
De BIDI (Bi-directional) functie maakt bidirectionele communicatie over een enkele vezel mogelijk, waarbij verschillende golflengten worden gebruikt voor het verzenden en ontvangen van signalen.Dit maakt het geschikt voor toepassingen waarbij slechts één vezel beschikbaar is of voor kosteneffectieve implementaties.
De transmissieafstand van 20 kilometer maakt het geschikt voor optische communicatienetwerken met een middellange reikwijdte, zoals lokale netwerken (LAN's), grootstedelijke netwerken of campusnetwerken.
The specific wavelength combination of 1550nm and 1310nm suggests that this transceiver is likely designed for use in GPON (Gigabit Passive Optical Network) or EPON (Ethernet Passive Optical Network) applicationsDit zijn populaire glasvezeltoegangstechnologieën die worden gebruikt voor breedbanddiensten in woon- en bedrijfsomgevingen.
Het brede temperatuurbereik van -40 °C tot +85 °C maakt deze transceiver geschikt voor gebruik in moeilijke omgevingsomstandigheden, zoals buiten- of industriële omgevingen.
Gegevenssnelheid: Transceivermodules kunnen worden aangepast om verschillende gegevenssnelheden te ondersteunen op basis van de specifieke vereisten van het netwerk.of hogere gegevenspercentages.
Transmissieafstand: de transmissieafstand van een transceivermodule kan worden aangepast aan de specifieke behoeften van het netwerk.of lange afstanden.
Golflengte: Transceivers kunnen worden aangepast om te werken op specifieke golflengten, zoals 850nm, 1310nm of 1550nm, afhankelijk van de netwerkinfrastructuur en -vereisten.
Temperatuurbereik: Transceivermodules kunnen worden aangepast om binnen specifieke temperatuurbereiken te werken om optimale prestaties te garanderen onder verschillende omgevingsomstandigheden.zoals uitgebreide temperatuurbereiken of gespecialiseerde industriële omgevingen.
Connector Interface: Aanpassingsmogelijkheden voor de connectorinterface kunnen verschillende soorten omvatten, zoals LC-, SC- of MPO-connectoren,afhankelijk van de specifieke netwerkapparatuur en kabelinfrastructuur die wordt gebruikt.
Protocolondersteuning: Transceivers kunnen worden aangepast om verschillende protocollen en normen te ondersteunen, zoals Ethernet, Fibre Channel, SONET / SDH of specifieke industrienormen.
Vormfactor: Aanpassingsopties kunnen verschillende vormfactoren omvatten, waaronder SFP, SFP+, QSFP of CFP, om de compatibiliteit met de gebruikte netwerkapparatuur te garanderen.
Extra functies: afhankelijk van de specifieke vereisten kunnen transceivermodules worden aangepast met extra functies zoals Digital Diagnostics Monitoring (DDM),die real-time monitoring en diagnostische mogelijkheden biedt.
We bieden technische ondersteuning en diensten voor SFP Transceiver Module.
We bieden 24/7 klantenservice en technische ondersteuning via telefoon, e-mail en online chat.
We bieden ook een breed scala aan diensten om te helpen met de installatie, onderhoud en het oplossen van problemen.het optimaliseren van de prestaties, en het oplossen van hardware- of softwareproblemen.
We bieden een uitgebreide garantie voor SFP Transceiver Module.
De SFP-transceivermodule moet worden verpakt in een statisch beschermend pakket om het risico op ESD-schade te minimaliseren.Elke module moet individueel worden verpakt met ESD-bescherming en de verpakking moet worden geëtiketteerd met het onderdeelnummer en andere relevante informatie.
Voor verzending moet de SFP-transceivermodule worden verzonden in een stevige kartonnen doos met passende vulling en etikettering.
Referentiedatablad Bestandscode: DS100033
