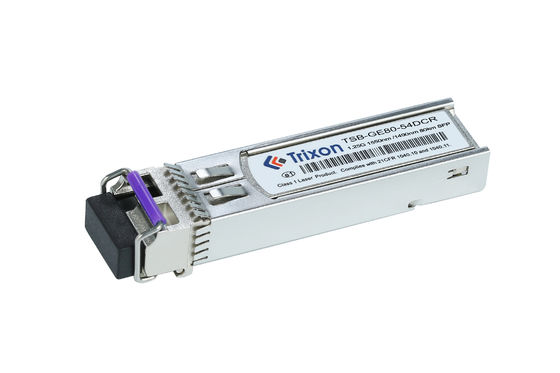

Dit.1.25G GBE Bi-directionele SFP-transceiveris een warm aansluitbaar apparaat, in overeenstemming met de industriestandaard SFP Multi-Source Agreement (MSA). Het ondersteunt DDMI en kan tot 80 km afstand bereiken.een gegevenssnelheid tot 1.25G. Het is ontworpen voor gebruik in Gigabit Ethernet, Fibre Channel en andere optische verbindingen.
| Parameters | Detail |
|---|---|
| Voldoende | Voldoet aan de MSA SFP-specificatie |
| Stroomvoorziening | Eenmalige 3.3V stroomvoorziening en TTL-interface |
| Type aansluiting | Interface voor één LC-connector |
| Vlakken | SMF |
| Insteekbaar | Warm aansluitbaar |
| Gegevenspercentage | Bedrijfsgegevenssnelheid tot 1,25 Gbps |
| DDMI | - Jawel. |
| Waallengte | 1550 nm/1490 nm |
| Temperatuurbereik | -5°C ~+70°C |
| Afstand | 80 km (LR) |
(1490 nm/1550 nm ,DFBen PIN-code,80k.(m)
| Parameter | Symbool | Min. | Typus. | Maximaal | Eenheid | Notitie | |
| Transmitter | |||||||
| Centrale golflengte | λc | 1470 | 1490 | 1510 | nm | 1490nmTX/1550nmRX | |
| 1530 | 1550 | 1570 | nm | 1550nmTX/1490nmRX | |||
| Spectrumbreedte*NDe4 | ∆λ | 1 | nm | DFB-LD | |||
| Gemiddeld uitgangsvermogen | PUit | 0 | 5 | dBm | |||
| Uitstervingspercentage | Spoedeisende hulp | 10 | dB | ||||
| Gemiddeld vermogen van de OFF-zender | PAfgesloten | -45 | dBm | ||||
| Optisch oog | Voldoet aan het oogmasker Telcordia GR-253-CORE en IEEE 802.3ah-2004 | ||||||
| Ontvanger | |||||||
| Centrale golflengte | λc | 1510 | 1570 | nm | 1490nmTX/1550nmRX | ||
| 1450 | 1510 | nm | 1550nmTX/1490nmRX | ||||
| Gevoeligheid*NDe5 | PIN | - 24 | dBm | ||||
| Overbelasting van ontvanger | Overbelasting | -3 | dBm | ||||
| Optisch terugkeerverlies | 12 | dB | |||||
| Verzekerde verliezen | LOSA | - 35 | dBm | ||||
| Verminderde waarde | Verlies | - 25 | dBm | ||||
| LOS Hysteresis | 0.5 | 4 | dB | ||||
Opmerking4: VSCEL LD en FP LD gemeten spectrale breedte RMS, DFB LD gemeten spectrale breedte 20dB.
Opmerking5: Minimaal gemiddeld optisch vermogen gemeten bij de BER kleiner dan 1E-10@patroon is PRBS27-1@ER=10 dB.
De transceiver wordt gewoonlijk gebruikt in optische communicatienetwerken waar een gegevenssnelheid van 1,25 Gbps voldoende is.
De BIDI (Bi-directional) functie maakt bidirectionele communicatie over een enkele vezel mogelijk, waarbij verschillende golflengten worden gebruikt voor het verzenden en ontvangen van signalen.Dit maakt het geschikt voor toepassingen waarbij slechts één vezel beschikbaar is of voor kosteneffectieve implementaties.
De transmissieafstand van 80 kilometer maakt het geschikt voor langeafstandsoptische communicatienetwerken, zoals grootstedelijke en regionale netwerken.
De specifieke golflengtecombinatie van 1550nm en 1490nm suggereert dat deze transceiver waarschijnlijk is ontworpen voor gebruik in GPON (Gigabit Passive Optical Network) toepassingen.GPON is een populaire glasvezeltoegangstechnologie die wordt gebruikt voor breedbanddiensten in woon- en bedrijfsomgevingen.
Gegevenssnelheid: Transceivermodules kunnen worden aangepast om verschillende gegevenssnelheden te ondersteunen op basis van de specifieke vereisten van het netwerk.of hogere gegevenspercentages.
Transmissieafstand: de transmissieafstand van een transceivermodule kan worden aangepast aan de specifieke behoeften van het netwerk.of lange afstanden.
Golflengte: Transceivers kunnen worden aangepast om te werken op specifieke golflengten, zoals 850nm, 1310nm of 1550nm, afhankelijk van de netwerkinfrastructuur en -vereisten.
Temperatuurbereik: Transceivermodules kunnen worden aangepast om binnen specifieke temperatuurbereiken te werken om optimale prestaties te garanderen onder verschillende omgevingsomstandigheden.zoals uitgebreide temperatuurbereiken of gespecialiseerde industriële omgevingen.
Connector Interface: Aanpassingsmogelijkheden voor de connectorinterface kunnen verschillende soorten omvatten, zoals LC-, SC- of MPO-connectoren,afhankelijk van de specifieke netwerkapparatuur en kabelinfrastructuur die wordt gebruikt.
Protocolondersteuning: Transceivers kunnen worden aangepast om verschillende protocollen en normen te ondersteunen, zoals Ethernet, Fibre Channel, SONET / SDH of specifieke industrienormen.
Vormfactor: Aanpassingsopties kunnen verschillende vormfactoren omvatten, waaronder SFP, SFP+, QSFP of CFP, om de compatibiliteit met de gebruikte netwerkapparatuur te garanderen.
Extra functies: afhankelijk van de specifieke vereisten kunnen transceivermodules worden aangepast met extra functies zoals Digital Diagnostics Monitoring (DDM),die real-time monitoring en diagnostische mogelijkheden biedt.
We bieden technische ondersteuning en service voor onze SFP Transceiver Modules om ervoor te zorgen dat onze klanten het meeste uit hun producten halen.
Onze technische ondersteuning is beschikbaar om vragen te beantwoorden of advies te geven over installatie, probleemoplossing en onderhoud.reparatie van hardware, en vervangingen.
We kunnen, indien nodig, op afstand assistentie bieden en ons supportteam is altijd beschikbaar om te helpen bij eventuele problemen.
Voor meer informatie over onze technische ondersteuning en diensten kunt u contact met ons opnemen.
De SFP-transcivermodule wordt verpakt en verzonden in een stevige, duurzame doos.Voor de zending wordt een trackingnummer verstrekt om ervoor te zorgen dat de klant het artikel kan volgenDe doos moet ook worden gelabeld met de naam, het adres en de contactgegevens van de klant om de klant gemakkelijk te identificeren.
De verzendmethode hangt af van de voorkeur van de klant.Standaard verzending gebeurt meestal via een koerierdienst die betrouwbaar en kosteneffectief is.Prioriteitszending is ook beschikbaar voor klanten die het product snel nodig hebbenIn ieder geval is klanttevredenheid onze hoogste prioriteit en we zullen ons best doen om ervoor te zorgen dat het product in perfecte staat bij de klant aankomt.
Referentiedatablad Bestandscode: DS100033
