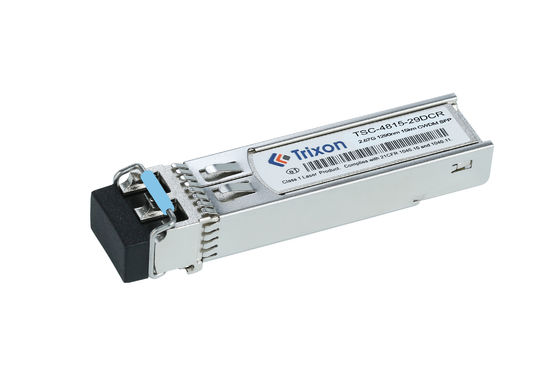

Deze OC-48/STM-16 SFP CWDM-transceiver is ontworpen voor een gegevenssnelheid van 1,25 Gbps en is gebaseerd op een Dual LC-connectorinterface voor duplex SMF-vezeloverdracht.Het is een hoogwaardig en kosteneffectief product dat DDMI (Digital Diagnostic Monitoring Interface) ondersteuntMet de ondersteuning van een enkele +3.3V-voeding is de optische transceiver conform IEEE 802.3z 1000BASE-SX en SFF-8472-standaard en ondersteunt 1310nm en 1550nm CWDM-golflengten.
Dit apparaat is ontworpen om te voldoen aan de vereisten voor toepassingen met een hoge dichtheid en een hoog aantal poorten in het datacenter, de enterprise core en de aggregatielaag, evenals toegang tot het grootstedelijk gebied.Het compacte formaat en het lage energieverbruik maken het een ideale oplossing voor SFP-gebaseerde systemen..
Productnaam | OC-48/STM-16 SFP CWDM-transceiver |
---|---|
Voldoende | Voldoen aan de MSA SFP-specificatie SFF-8472 |
Laser | CWDM |
Afstand | 15 km |
Type aansluiting | Duplex LC-connectorinterface |
Vlakken | SMF |
Gegevenspercentage | Bedrijfsgegevensvermogen tot 2,5 Gbps |
Insteekbaar | Warm aansluitbaar |
DDMI | - Jawel. |
Temperatuurbereik | -5°C ~+70°C |
(15K.(m)
Parameter | Symbool | Min. | Typus. | Maximaal | Eenheid | Notitie | ||
Transmitter | ||||||||
Centrale golflengte | λc | λc-7.5 | λc | λc+7.5 | nm | |||
Spectrumbreedte*NDe4 | ∆λ | 1 | nm | DFB-LD | ||||
Gemiddeld uitgangsvermogen | PUit | - 5 | 0 | dBm | ||||
Uitstervingspercentage | Spoedeisende hulp | 8.2 | dB | |||||
Gemiddeld vermogen van de OFF-zender | PAfgesloten | -45 | dBm | |||||
Optisch oog | Voldoet aan STM-16/OC-48 oogmaskers indien gefilterd | |||||||
Ontvanger | ||||||||
Centrale golflengte | λc | 1200 | 1600 | nm | ||||
Gevoeligheid*NDe5 | PIN | - 18 jaar. | dBm | |||||
Overbelasting van ontvanger | Overbelasting | 0 | dBm | |||||
Optisch terugkeerverlies | 12 | dB | ||||||
Verzekerde verliezen | LOSA | - 35 | dBm | |||||
Verminderde waarde | Verlies | - 25 | dBm | |||||
LOS Hysteresis | 0.5 | 4 | dB |
De transceiver wordt voornamelijk gebruikt in optische communicatienetwerken die een gegevenssnelheid van 2,5 Gbps vereisen.
Het is geschikt voor toepassingen op basis van de communicatiestandaarden OC-48 (Optical Carrier 48) en STM-16 (Synchrone Transport Module 16).
De transceiver ondersteunt CWDM-technologie (Groote Wavelength Division Multiplexing).die meerdere optische signalen tegelijkertijd over een enkele vezel kan verzenden door gebruik te maken van verschillende golflengten.
Het kan worden gebruikt in verschillende netwerktoepassingen, waaronder telecommunicatie, datacenters, bedrijfsnetwerken en metro / toegangsnetwerken.
Gegevenssnelheid: Transceivermodules kunnen worden aangepast om verschillende gegevenssnelheden te ondersteunen op basis van de vereisten van het netwerk.
Transmissieafstand: De transmissieafstand van een transceiver module kan worden aangepast aan specifieke netwerkvereisten.g., enkele meters), medium bereik (bijv. tot 10 kilometer) of lange afstand (bijv. tot 80 kilometer of meer).
Temperatuurbereik: het temperatuurbereik van een transceivermodule kan worden aangepast om optimale prestaties te garanderen onder specifieke omgevingsomstandigheden.Deze aanpassing stelt de module in staat om betrouwbaar te werken bij extreme temperaturen, zoals in industriële of buitenomgevingen.
Connectorinterface: Transceivermodules kunnen worden aangepast om verschillende soorten connectorinterfaces te ondersteunen, zoals LC-, SC- of MPO-connectoren.De keuze van de aansluitingsinterface is afhankelijk van de specifieke netwerkapparatuur en kabelinfrastructuur die wordt gebruikt..
Protocolen en normen: Transceivermodules kunnen worden aangepast om verschillende protocollen en normen te ondersteunen, zoals Ethernet, Fibre Channel, SONET / SDH of specifieke industrienormen.
golflengten: voor modules die gebruikmaken van golflengte-divisiemultiplexing (WDM) -technologieën;de aanpassingsopties kunnen specifieke golflengte kanalen of combinaties omvatten om specifieke netwerkarchitecturen of -vereisten te ondersteunen;.
Form Factor: Transceivermodules zijn er in verschillende vormfactoren, zoals SFP, SFP+, QSFP of CFP.de aanpassing kan betrekking hebben op het selecteren van de juiste vormfactor voor compatibiliteit.
We bieden uitgebreide technische ondersteuning en service voor onze SFP-transceivermoduleproducten.
Wij bieden gedetailleerde productinformatie, technisch advies en oplossingen om klanten te helpen de beste keuze te maken voor hun behoeften.
De verpakking en verzending van de SFP-transceivermodule vereist:
Referentiedatablad Bestandscode: DS210006
