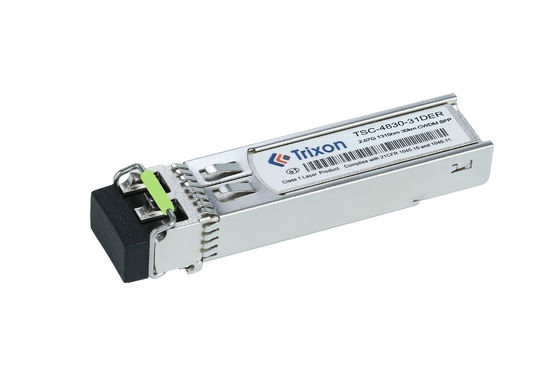

Onze SFP-transceivermodule voldoet aan de MSA-SFP-specificatie SFF-8472 en ondersteunt digitale diagnostische bewakingsinterface (DDMI) voor realtime toegang tot de operationele parameters van het apparaat.Het is een warm aansluitbare optische transceivermodule voor duplex single-mode vezel (SMF) toepassingen, met een bedrijfsgegevenssnelheid van 1G tot 2,5Gbps, en ondersteunt LR/LW-transmissie.bedrijfs- en vervoerdersnetwerken.
| Aantekening | Specificatie |
|---|---|
| Productnaam | OC-48/STM-16 SFP CWDM-transceiver |
| Gegevenspercentage | Bedrijfsgegevenssnelheid van 1 G tot 2,5 Gbps |
| Afstand | 30 km |
| Laser | CWDM (1310 nm) |
| Vlakken | Single Mode Fiber (SMF) |
| Type aansluiting | Duplex LC-connectorinterface |
| Stroomvoorziening | Eenmalige 3.3V stroomvoorziening en TTL-interface |
| Temperatuurbereik | -20 °C ~ +85 °C |
| Voldoende | Voldoen aan de MSA SFP-specificatie SFF-8472 |
| Insteekbaar | Warm aansluitbaar |
| Parameter | Symbool | Min. | Typus. | Maximaal | Eenheid | Notitie | ||
| Transmitter | ||||||||
| Centrale golflengte | λc | λc-7.5 | λc | λc+6.5 | nm |
Vervaardiging 1311/1351 Vervaardiging Vervaardiging 1511/1531 Vervaardiging |
||
| Spectrumbreedte*NDe4 | ∆λ | 1 | nm | DFB-LD | ||||
| Gemiddeld uitgangsvermogen | PUit | 1 | 4 | dBm | ||||
| Uitstervingspercentage | Spoedeisende hulp | 8.2 | dB | |||||
| Gemiddeld vermogen van de OFF-zender | PAfgesloten | -45 | dBm | |||||
| Optisch oog | Voldoet aan STM-16/OC-48 oogmaskers indien gefilterd | |||||||
| Ontvanger | ||||||||
| Centrale golflengte | λc | 1200 | 1600 | nm | ||||
| Gevoeligheid*NDe5 | PIN | - 29 | dBm | |||||
| Overbelasting van ontvanger | Overbelasting | -9 | dBm | |||||
| Optisch terugkeerverlies | -12 | dB | ||||||
| Verzekerde verliezen | LOSA | - 42 | dBm | |||||
| Verminderde waarde | Verlies | -30 | dBm | |||||
| LOS Hysteresis | 0.5 | 4 | dB | |||||
Opmerking4: VSCEL LD en FP LD gemeten spectrale breedte RMS, DFB LD gemeten spectrale breedte 20dB.
Opmerking5: Minimaal gemiddeld optisch vermogen gemeten bij de BER kleiner dan 1E-12@patroon is PRBS223-1 @ 2.67Gbps
Optische glasvezelcommunicatiesysteem: deze CWDM-module is geschikt voor glasvezelcommunicatiesystemen en kan worden gebruikt voor het opzetten van 2,5G-gegevensoverdrachtsverbindingen.Het kan in een uitgebreid temperatuurbereik werken en ondersteunt transmissie over lange afstanden (30 km)Daarom kan het worden gebruikt in glasvezel toegang, glasvezel breedband, glasvezel transmissie en andere toepassingsvelden.
Interconnectie van datacenters: In een datacenteromgeving kan deze CWDM-module worden gebruikt om interconnectie binnen het datacenter te implementeren.opslagapparatuur en netwerkapparatuurHet uitgebreide temperatuurbereik stelt het in staat zich aan te passen aan verschillende temperatuuromstandigheden in datacenters.
Telecommunicatienetwerk: deze CWDM-module kan worden gebruikt voor gegevensoverdracht in telecommunicatienetwerken.transmissieapparatuur en netwerknodes om hogesnelheid te bereikenHet is in staat om in een uitgebreid temperatuurbereik te werken en zich aan te passen aan verschillende omgevingsomstandigheden.
Videobewakingssysteem: deze CWDM-module is ook geschikt voor gegevensoverdracht in videobewakingssystemen.Het kan worden gebruikt om videocamera's en monitoringscentra te verbinden om videotransmissie over lange afstand te ondersteunenHet uitgebreide temperatuurbereik maakt het geschikt voor videobewakingsbehoeften buiten of in ruwe omgevingen.
Transmissiesnelheid: Als u een andere transmissiesnelheid nodig heeft dan de standaard 2.5G, zoals 1G of 10G, kunt u deze vereiste bespreken met de fabrikant of leverancier.Ze kunnen mogelijk een op maat gemaakte oplossing bieden om aan uw gewenste transmissie snelheid te voldoen.
De CWDM-module werkt meestal op specifieke golflengten die zijn gedefinieerd door de CWDM-standaard.U kunt vragen over de mogelijkheid van het aanpassen van de module om te werken op die golflengten.
Transmissieafstand: indien u een langere of kortere transmissieafstand nodig heeft dan de standaard 30 km,u kunt met de fabrikant bespreken of ze de module kunnen aanpassen aan uw specifieke afstandsvereisten.
Temperatuurbereik: indien uw toepassing een breder of smaller temperatuurbereik vereist dan het gespecificeerde bereik van -20 °C tot +85 °C,u kunt vragen over de mogelijkheid van het aanpassen van het temperatuurbereik voor de module.
Connectortype: De standaardconfiguratie voor deze module kan LC-connectoren zijn.u kunt de mogelijkheid van aanpassing met de fabrikant bespreken.
DDMI-functionaliteit: als u digitale diagnostische monitoringsinterface (DDMI) nodig heeft om de prestaties en parameters van de module te controleren,u kunt de fabrikant vragen of deze functie beschikbaar is of aangepast kan worden..
Verpakking en verzending van SFP-transceivermodules
De SFP-transceivermodule is veilig verpakt in een beschermende bubbelverpakking en wordt voor verzending in een kartonnen doos of plastic doos geplaatst.Vervolgens wordt de doos omgeven in een waterdicht verpakkingsmateriaal zoals polyethyleen of kraftpapier.De doos wordt vervolgens met tape verzegeld om de veiligheid van het product tijdens de verzending te garanderen.Zodra de verpakking is verzegeldHet is klaar voor verzending.
Referentiedatablad Bestandscode: DS900003
