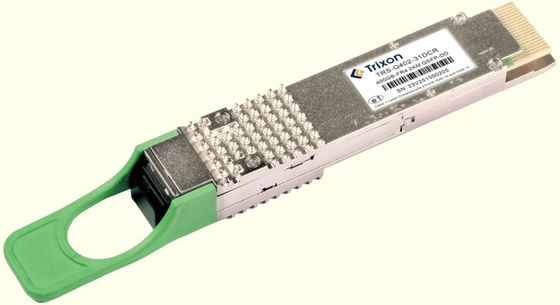

| Merknaam: | Trixon |
| Modelnummer: | TRS-Q402-31DCR |
| MOQ: | Onderhandelbaar |
| Prijs: | Onderhandelbaar |
| Betalingsvoorwaarden: | T/T, L/C |
Kenmerken:
• Voldoet aan 400GBASE-FR4 ((IEEE802.3cu)
• Voldoet aan de IEEE 802.3bs-standaard: 400GAUI-8 elektrische interface
• Voldoet aan QSFP-DD MSA HW Rev 5.1;type 2 behuizing met duplex LC-connector
• Voldoet aan QSFP-DD CMIS Rev. 4.0
• Maximaal energieverbruik 10 W
• Werktemperatuur 0°C tot 70°C
• Twee draden serieel Interface met digitale diagnostische monitoring
• Voldoet aan EU-richtlijn 2011/65/EU ((RoHS-compliant))
• Laser van klasse 1
Optische prestaties
| Parameter | Symbool | Min. | Typus. | Maximaal | Eenheid |
| Transmitter | |||||
| Centrale golflengte | LC0 | 1271 | nm | ||
| LC1 | 1291 | ||||
| LC2 | 1311 | ||||
| LC3 | 1331 | ||||
| Snelheid van het signaal van de zender | 53.125 | Gbd PAM4 | |||
| SMSR | 30 | dB | |||
| Gemiddeld totale lanceervermogen | Pmax | 10.2 | dBm | ||
| Gemiddelde lanceervermogen per rijbaan | Pout | ¥3.2 | 4.4 | dBm | |
| Buiten OMA, elke rijbaan | OMAouter | 3.7 | dBm | ||
|
De optische modulatie van de lijn: voor TDECQ < 1,4 dB voor 1,4≤TDECQ≤3,4dB |
Toma. |
-Nee.2 -1.6+TDECQ |
|||
| Verschil in startvermogen tussen twee rijstroken (OMAouter) | DP | 3.9 | dB | ||
| Transmitter- en dispersie-oogvergrendeling voor PAM4 | TDECQ | 3.4 | dB | ||
| Oogvergrendeling van de zender voor PAM4 ((TECQ) | TECQ | 3.4 | dB | ||
| Over/onder schot | 22 | % | |||
| Transmittervermogen excursie | 1.8 | dBm | |||
| Optische terugkeerverlies tolerantie | TOL | 17.1 | dB | ||
| Gemiddelde POUT (laser uitschakelen) | Poff. | - | - Zestien. | dBm | |
| Uitstervingspercentage | Spoedeisende hulp | 3.5 | - | - | dB |
| Overgangstijd van de zender | 17 | ps | |||
| RIN17.1OMA | RIN | -136 | dB/Hz | ||
| Reflectie van de zender | Tr | - 26 | dB | ||
| Parameter | Symbool | Min. | Typus. | Maximaal | Eenheid |
| Ontvanger | |||||
| Centrale golflengte | LC0 | 1271 | nm | ||
| LC1 | 1291 | ||||
| LC2 | 1311 | ||||
| LC3 | 1331 | ||||
| Modulatieformaat | PAM4 | ||||
| Schadegrens voor elke rijstrook | Pd | 5.4 | dBm | ||
| Gemiddelde ontvangstvermogen per rijstrook | Pa. | - Zeven.2 | - | 4.4 | dBm |
| ontvangstvermogen (OMAouter), per rijstrook | RXoma | - | - | 3.7 | dBm |
| Verschil in ontvangstvermogen tussen twee rijstroken (OMAouter) | DR | - | 4.1 | dB | |
| Reflectie van de ontvanger | - 26 | dBm | |||
|
Receiver Sensitivity (OMAouter), per rijstrook voor TECQ < 1,4 dB voor 1,4≤TECQ≤3,4dB |
SOMA |
- Vier.6 -6+TECQ |
dBm | ||
| Opgelost oogsluiting voor PAM4 (SECQ) | 3.4 | dB | |||
| OMAuiter van elke aanvalsbaan | 1.4 | dBm | |||
|
|
